Luento: verkonhallinta

Verkonhalllinta S-38.188 Tietoliikenneverkot Markus Peuhkuri

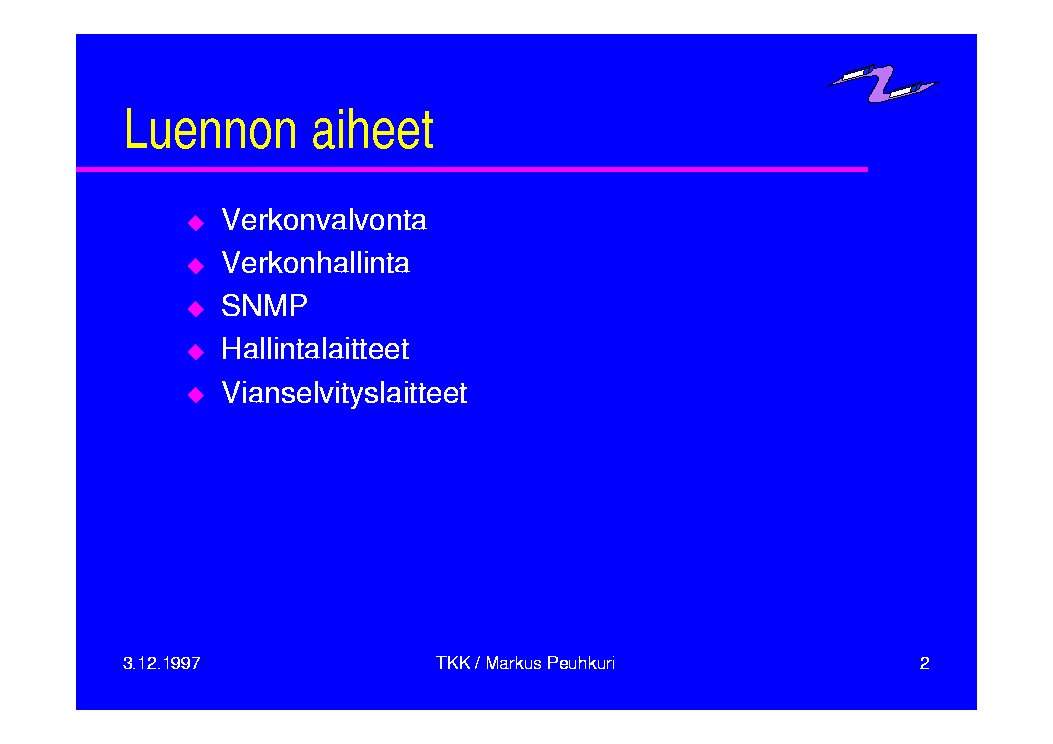

Luennon aiheet Verkonvalvonta Verkonhallinta SNMP Hallintalaitteet Vianselvityslaitteet

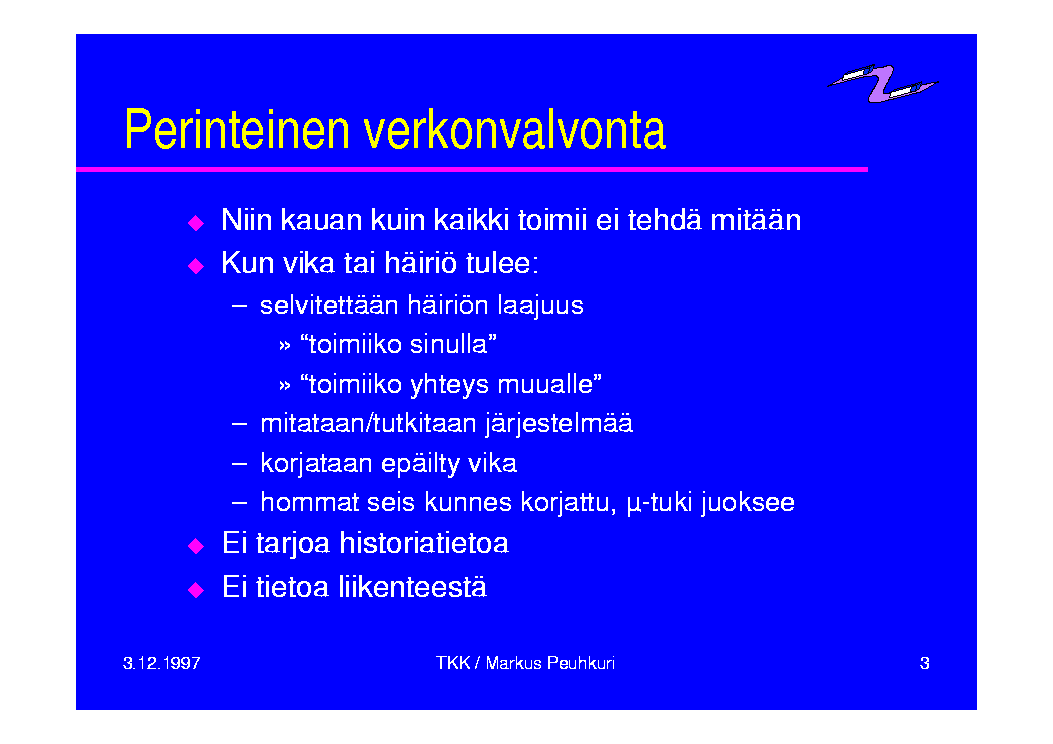

Perinteinen verkonvalvonta Niin kauan kuin kaikki toimii ei tehdä mitään Kun vika tai häiriö tulee: selvitettään häiriön laajuus "toimiiko sinulla" "toimiiko yhteys muualle" mitataan/tutkitaan järjestelmää korjataan epäilty vika hommat seis kunnes korjattu, µ-tuki juoksee Ei tarjoa historiatietoa Ei tietoa liikenteestä

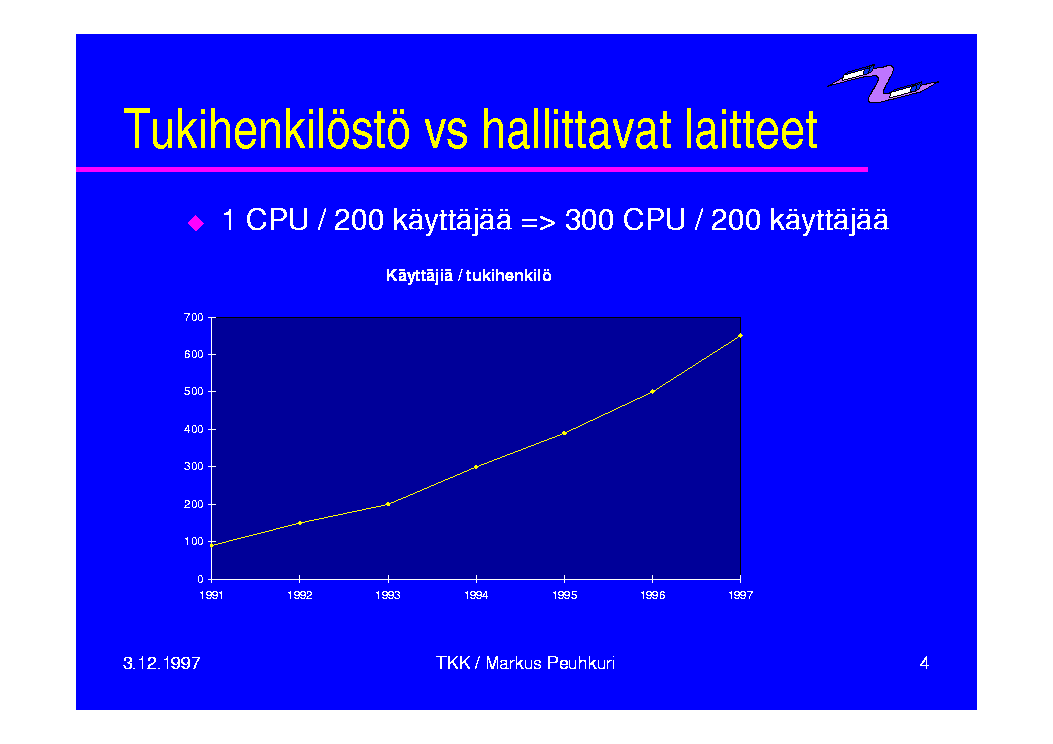

Tukihenkilöstö vs hallittavat laitteet 1 CPU / 200 käyttäjää => 300 CPU / 200 käyttäjää

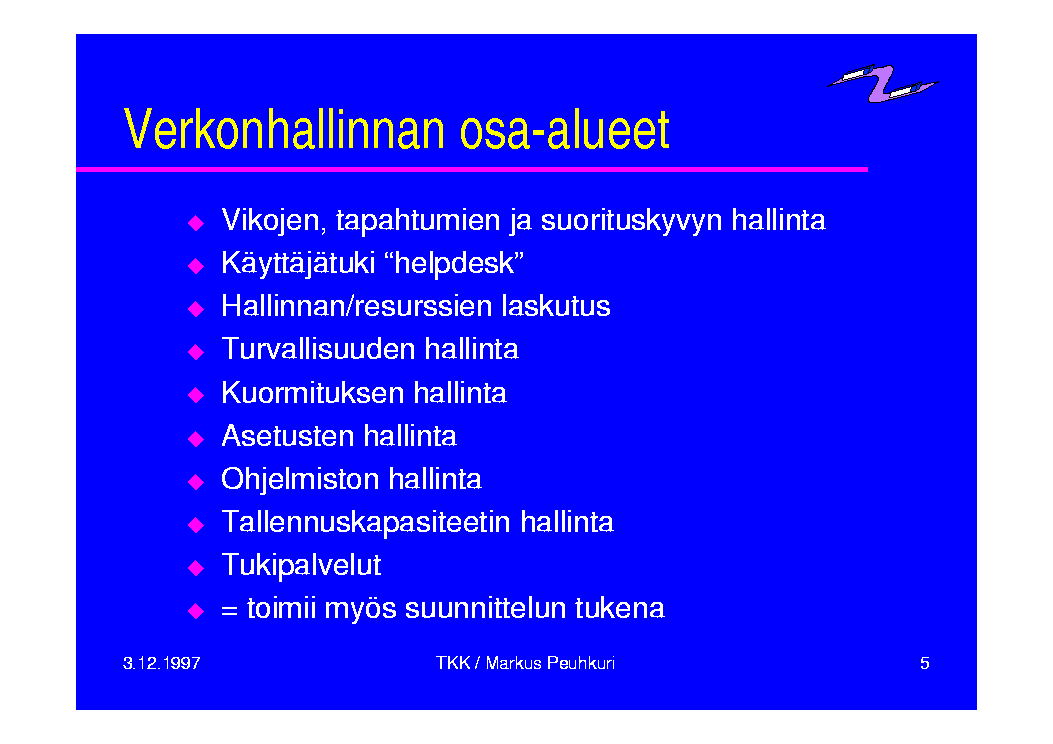

Verkonhallinnan osa-alueet Vikojen, tapahtumien ja suorituskyvyn hallinta Käyttäjätuki "helpdesk" Hallinnan/resurssien laskutus Turvallisuuden hallinta Kuormituksen hallinta Asetusten hallinta Ohjelmiston hallinta Tallennuskapasiteetin hallinta Tukipalvelut = toimii myös suunnittelun tukena
Verkonhallinta (OSI) Kokoonpanon hallinta (configuration mgmt) komponenttien nimeäminen, ominaisuudet, tilat => verkon ja laitteiden kuvaaminen Suorituskyvyn hallinta (performance mgmt) hyödyntämisaste, suorituskyky Vikojen hallinta (fault mgmt) tunnistaminen, eristäminen ja korjaaminen Turvallisuuden hallinta (security mgmt) pääsyn ja sisällön suojaaminen Laskenta (accounting) veloitusta varten

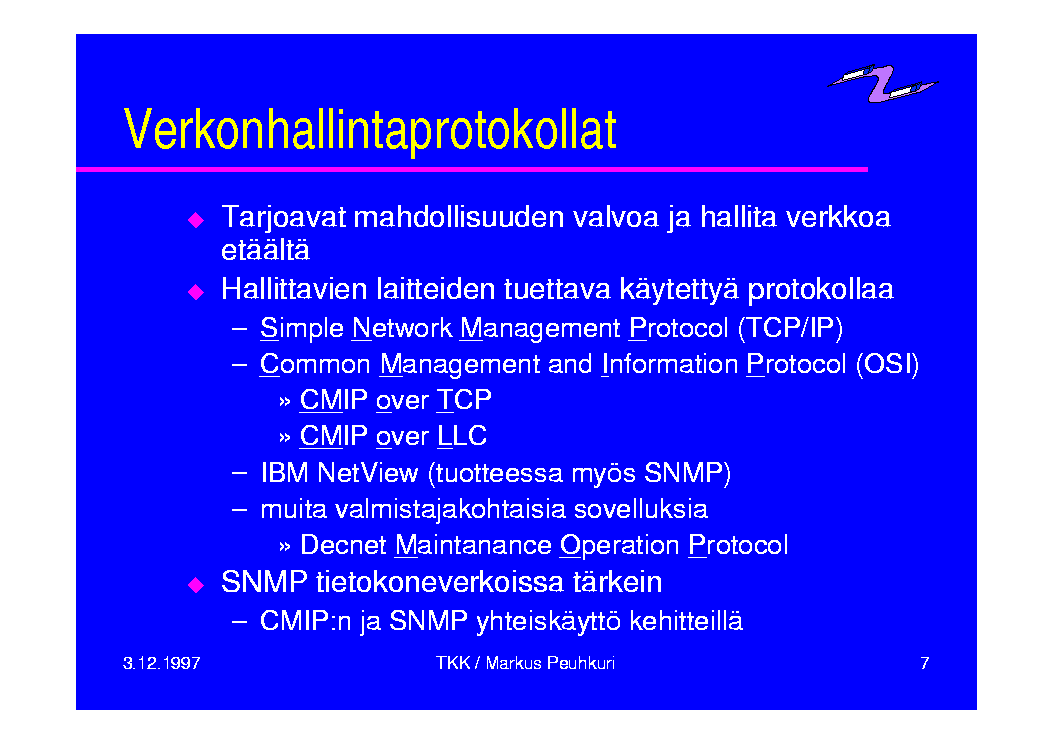

Verkonhallintaprotokollat Tarjoavat mahdollisuuden valvoa ja hallita verkkoa etäältä Hallittavien laitteiden tuettava käytettyä protokollaa Simple Network Management Protocol (TCP/IP) Common Management and Information Protocol (OSI) CMIP over TCP CMIP over LLC IBM NetView (tuotteessa myös SNMP) muita valmistajakohtaisia sovelluksia Decnet Maintanance Operation Protocol SNMP tietokoneverkoissa tärkein CMIP:n ja SNMP yhteiskäyttö kehitteillä

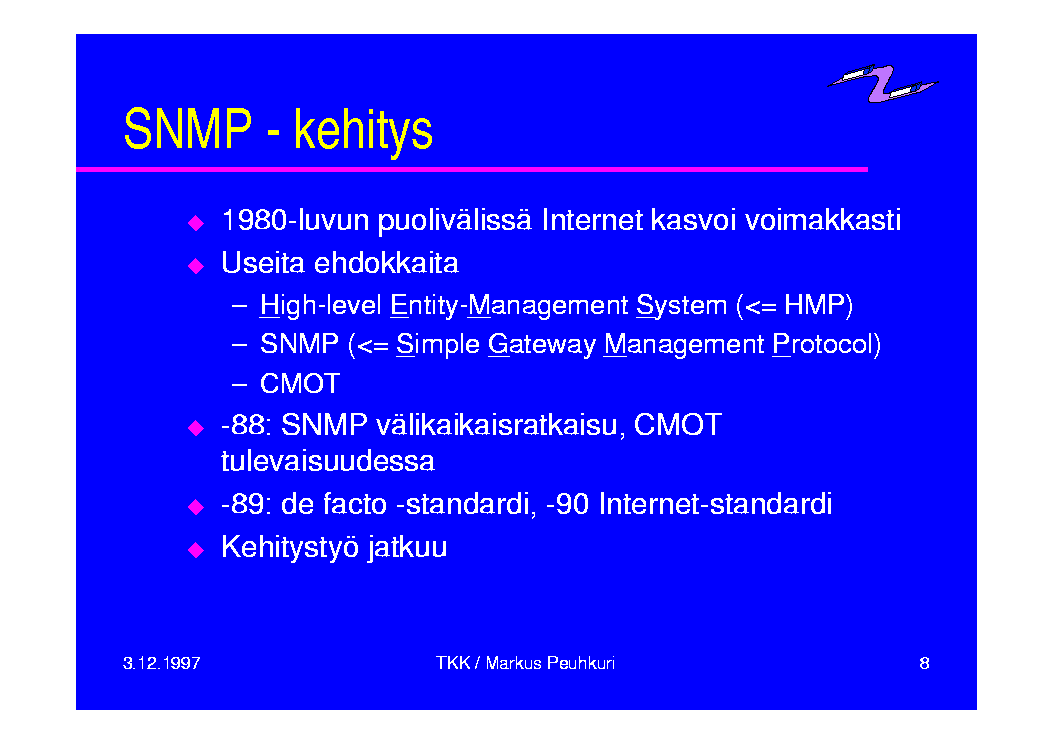

SNMP - kehitys 1980-luvun puolivälissä Internet kasvoi voimakkasti Useita ehdokkaita High-level Entity-Management System (<= HMP) SNMP (<= Simple Gateway Management Protocol) CMOT -88: SNMP välikaikaisratkaisu, CMOT tulevaisuudessa -89: de facto -standardi, -90 Internet-standardi Kehitystyö jatkuu

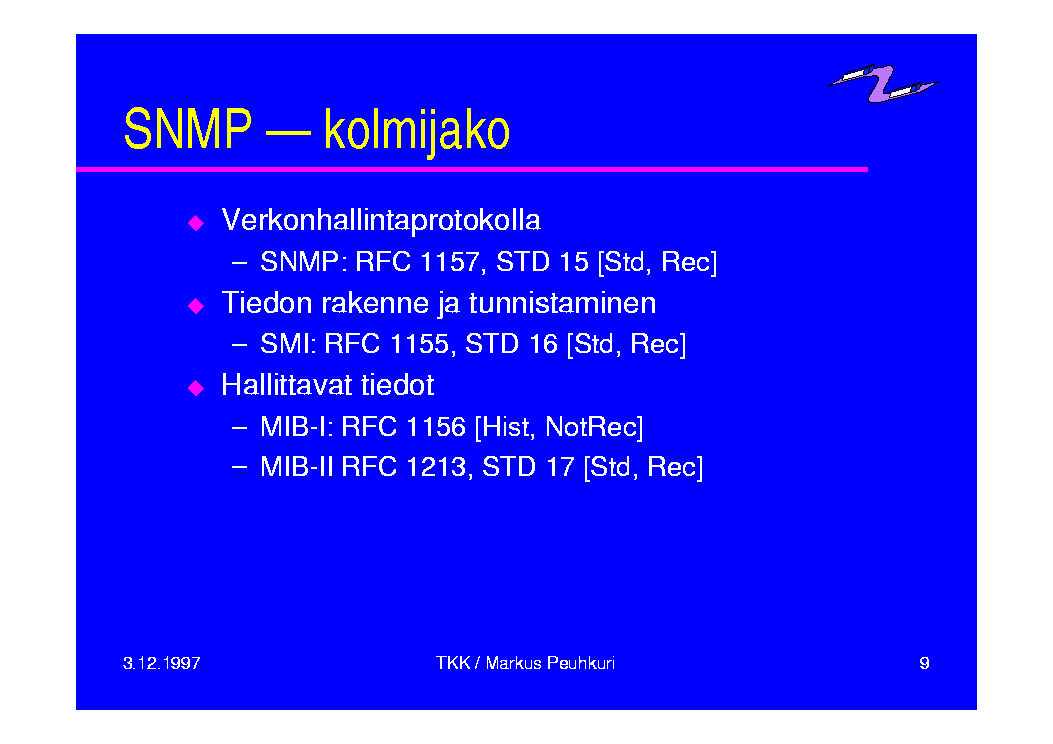

SNMP - kolmijako Verkonhallintaprotokolla SNMP: RFC 1157, STD 15 [Std, Rec] Tiedon rakenne ja tunnistaminen SMI: RFC 1155, STD 16 [Std, Rec] Hallittavat tiedot MIB-I: RFC 1156 [Hist, NotRec] MIB-II RFC 1213, STD 17 [Std, Rec]

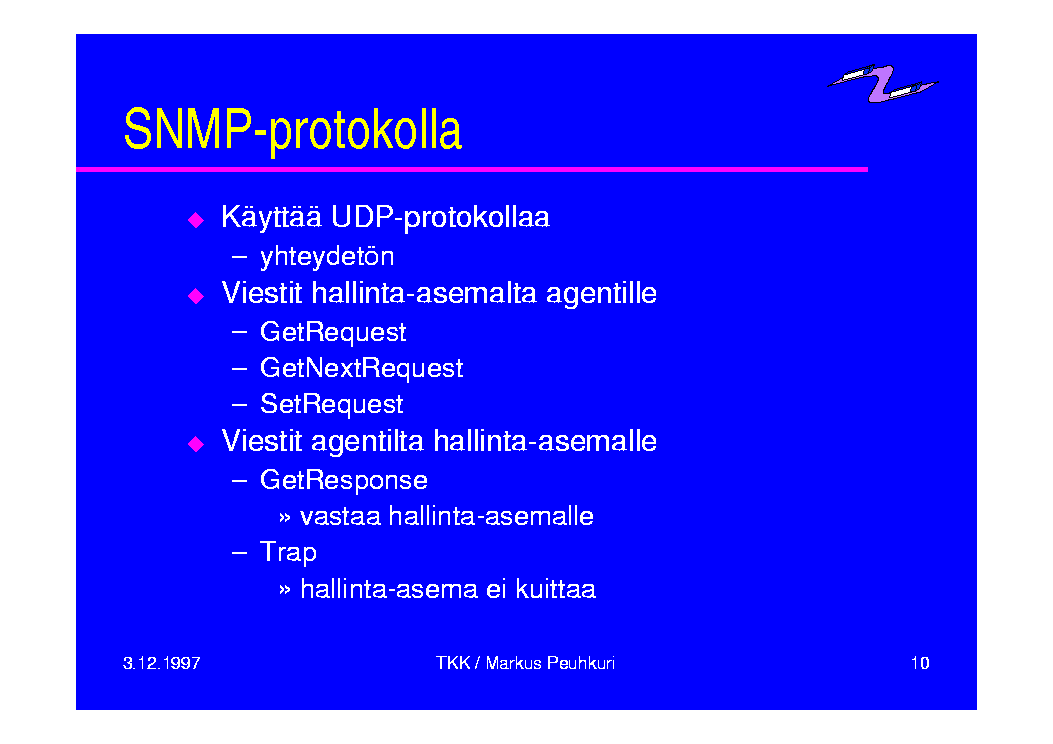

SNMP-protokolla Käyttää UDP-protokollaa yhteydetön Viestit hallinta-asemalta agentille GetRequest GetNextRequest SetRequest Viestit agentilta hallinta-asemalle GetResponse vastaa hallinta-asemalle Trap hallinta-asema ei kuittaa

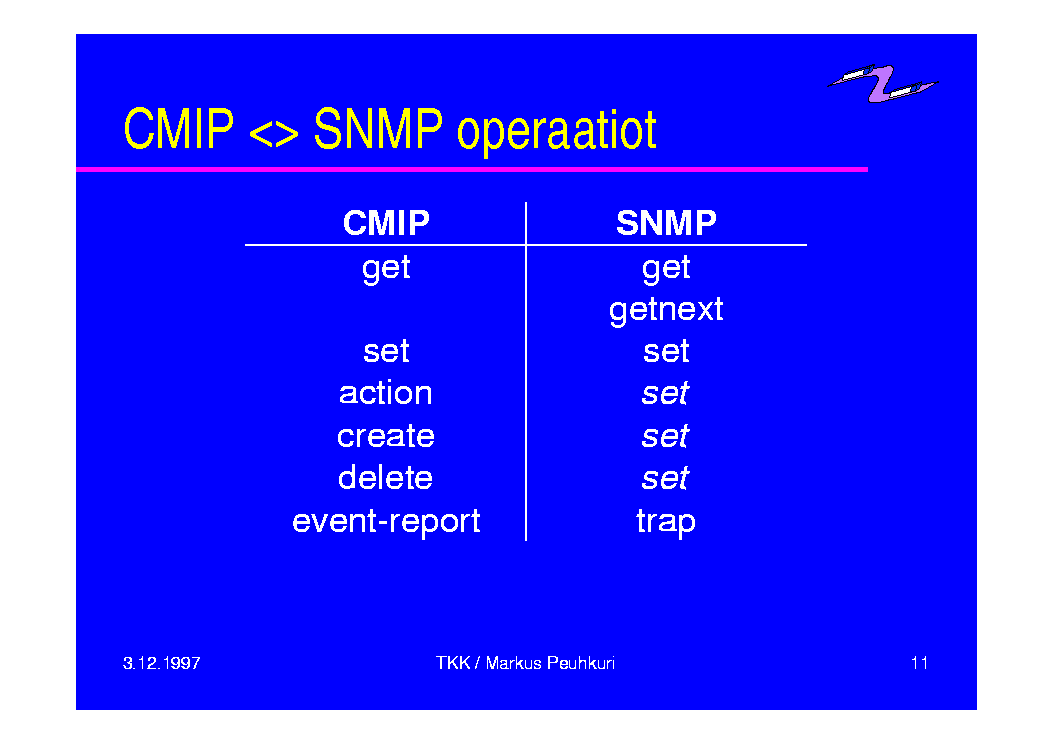

CMIP <> SNMP operaatiot

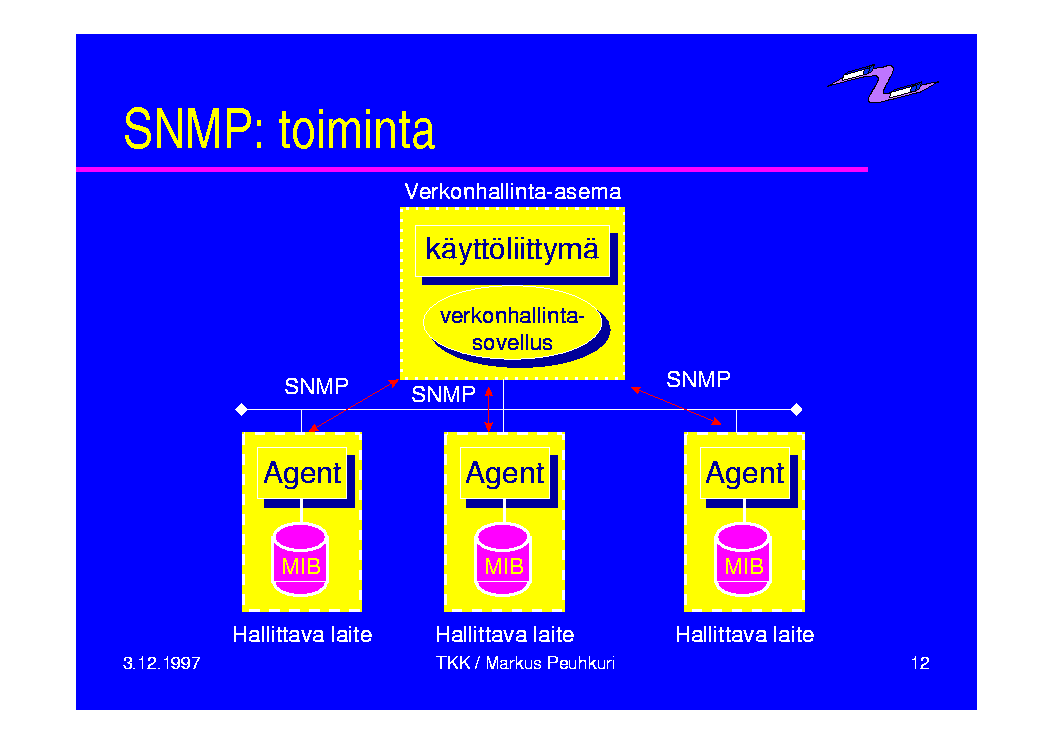

SNMP: toiminta

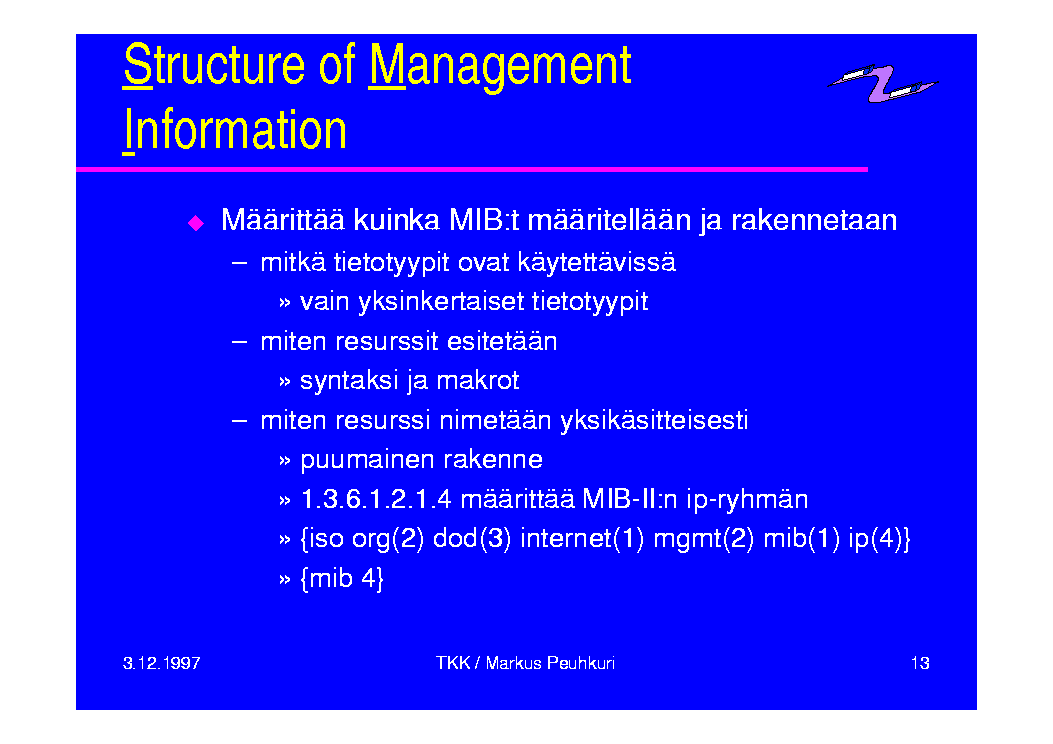

Structure of Management Information Määrittää kuinka MIB:t määritellään ja rakennetaan mitkä tietotyypit ovat käytettävissä vain yksinkertaiset tietotyypit miten resurssit esitetään syntaksi ja makrot miten resurssi nimetään yksikäsitteisesti puumainen rakenne 1.3.6.1.2.1.4 määrittää MIB-II:n ip-ryhmän {iso org(2) dod(3) internet(1) mgmt(2) mib(1) ip(4)} {mib 4}

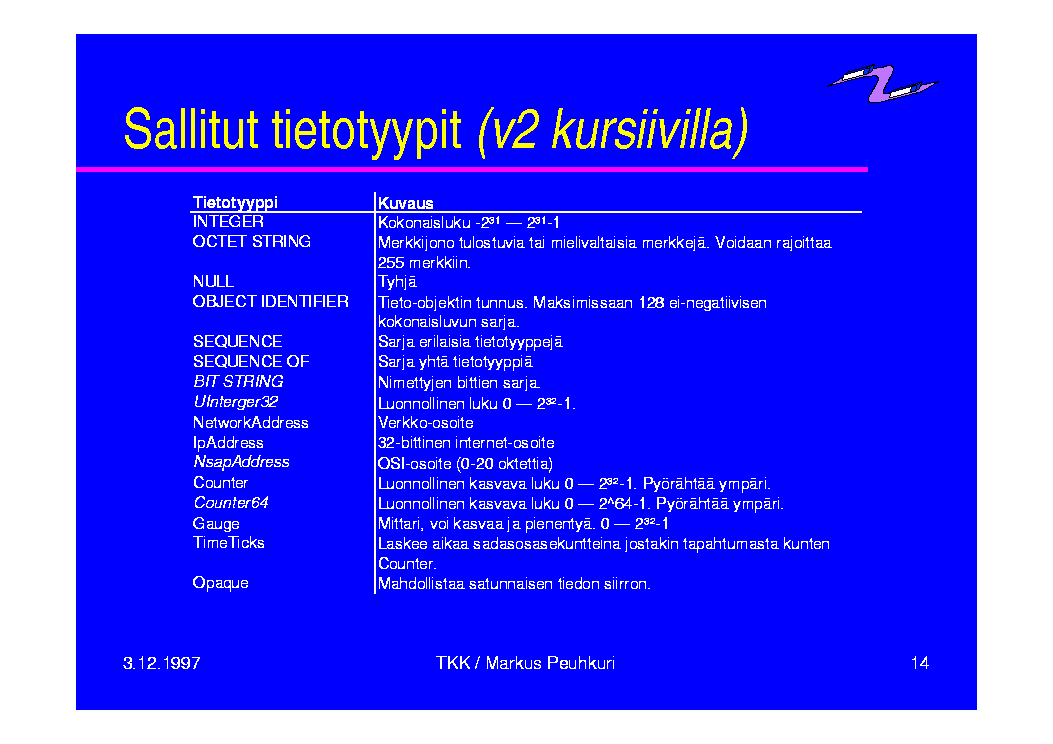

Sallitut tietotyypit (v2 kursiivilla)

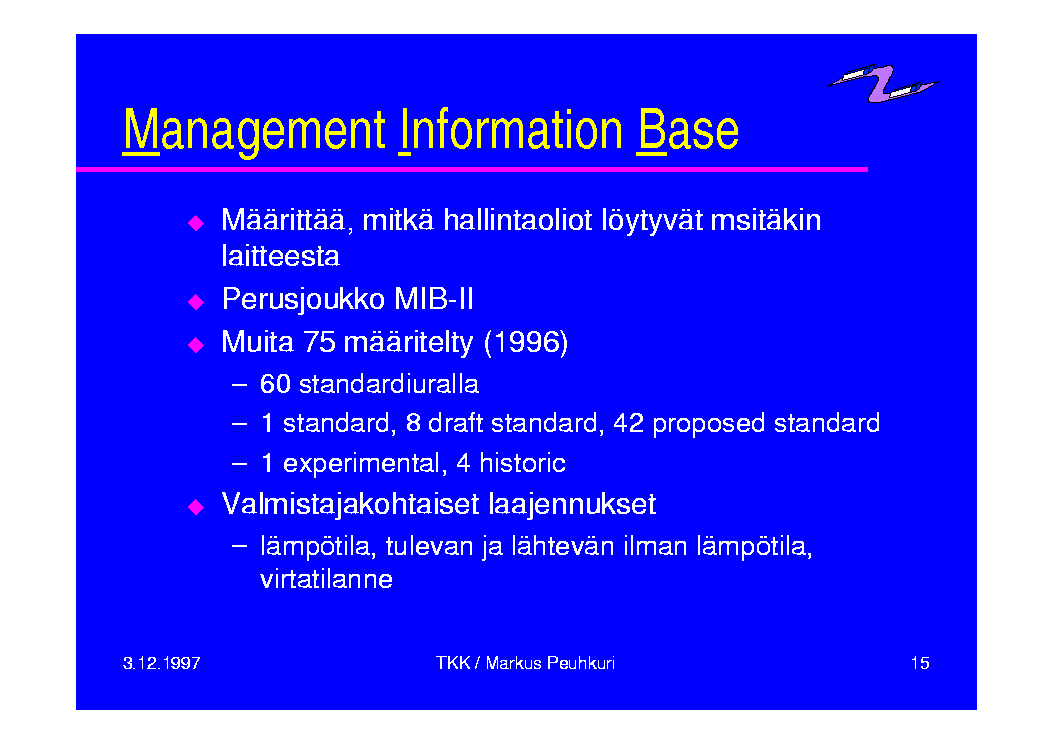

Management Information Base Määrittää, mitkä hallintaoliot löytyvät msitäkin laitteesta Perusjoukko MIB-II Muita 75 määritelty (1996) 60 standardiuralla 1 standard, 8 draft standard, 42 proposed standard 1 experimental, 4 historic Valmistajakohtaiset laajennukset lämpötila, tulevan ja lähtevän ilman lämpötila, virtatilanne

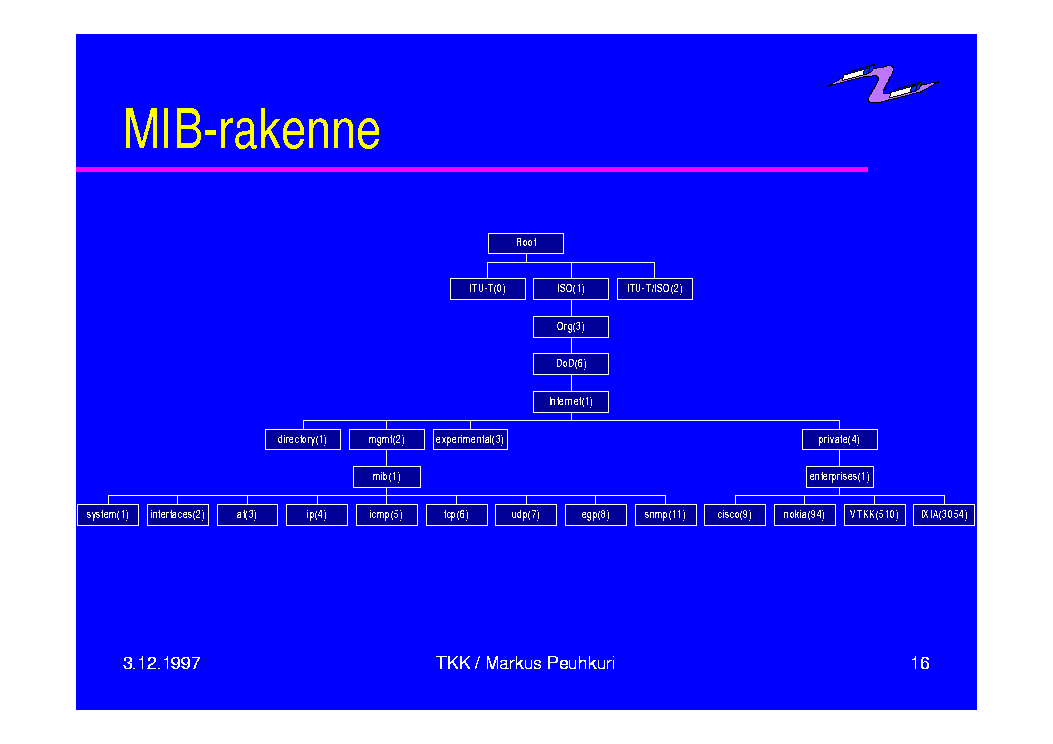

MIB-rakenne

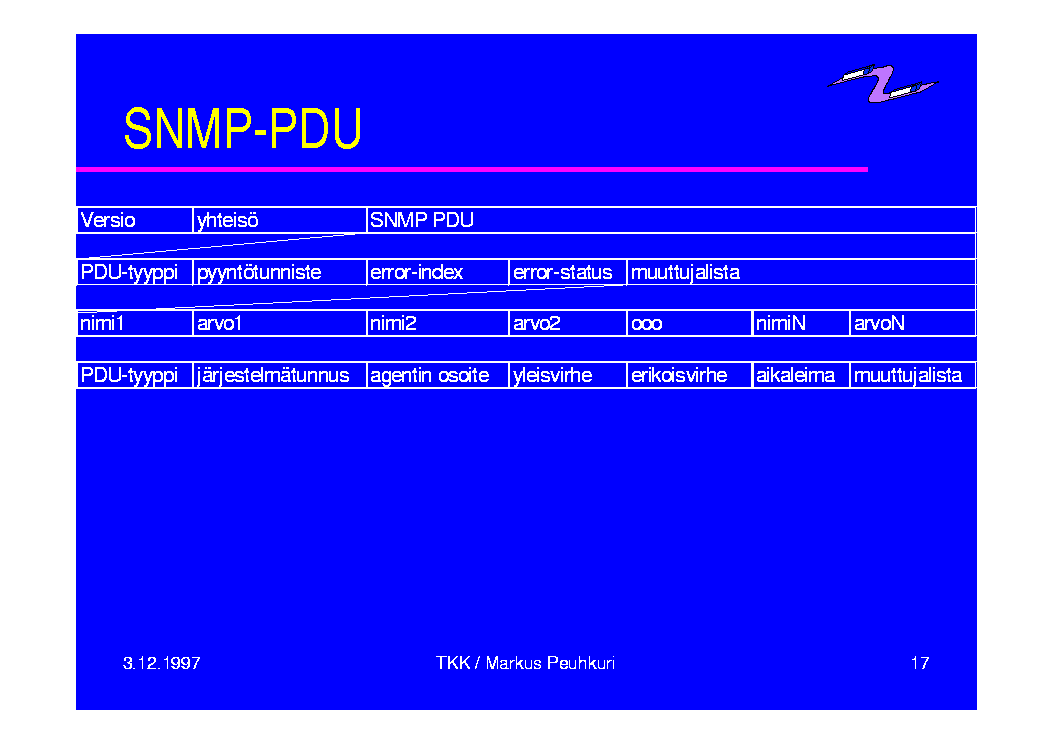

SNMP-PDU

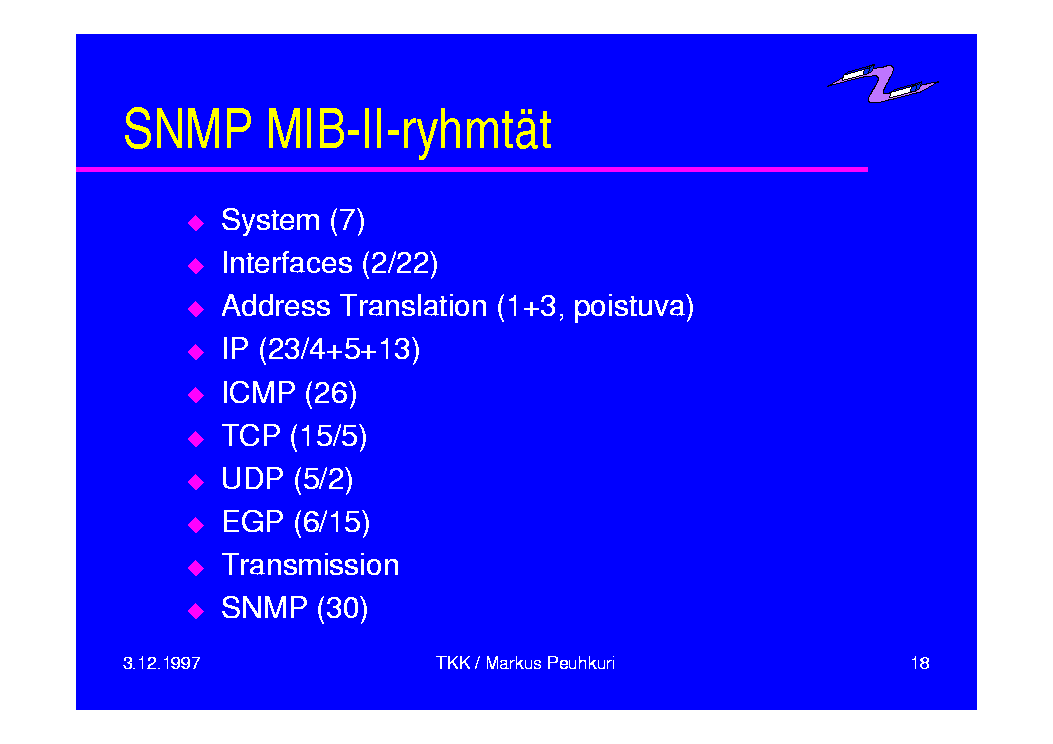

SNMP MIB-II-ryhmtät System (7) Interfaces (2/22) Address Translation (1+3, poistuva) IP (23/4+5+13) ICMP (26) TCP (15/5) UDP (5/2) EGP (6/15) Transmission SNMP (30)

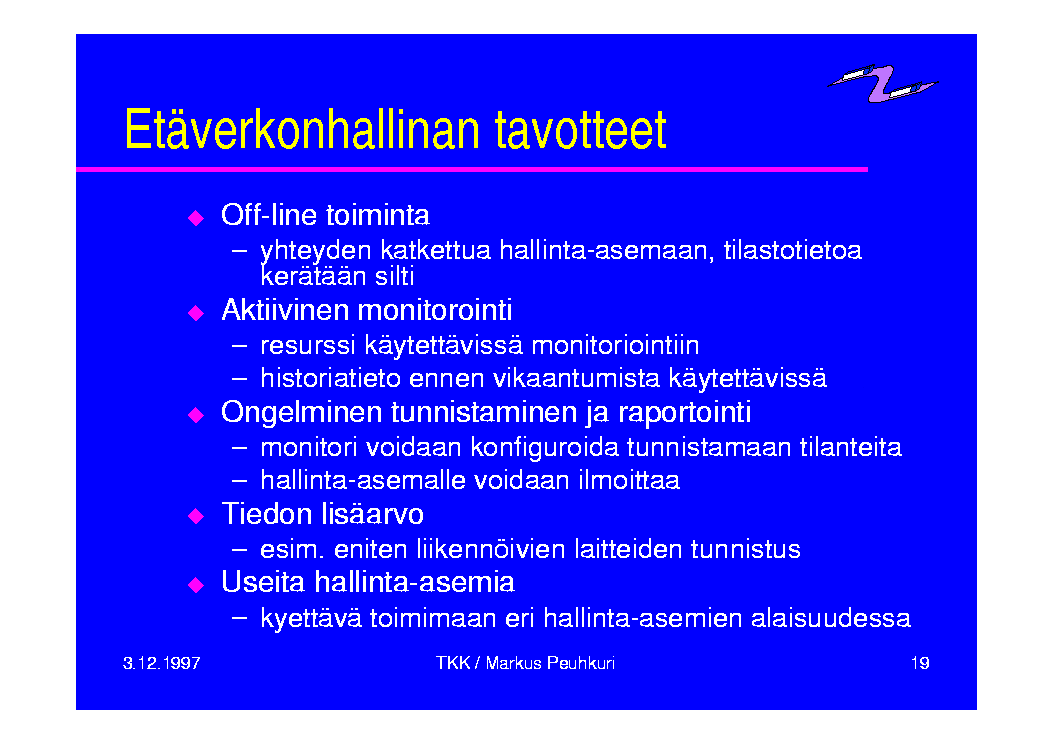

Etäverkonhallinan tavotteet Off-line toiminta yhteyden katkettua hallinta-asemaan, tilastotietoa kerätään silti Aktiivinen monitorointi resurssi käytettävissä monitoriointiin historiatieto ennen vikaantumista käytettävissä Ongelminen tunnistaminen ja raportointi monitori voidaan konfiguroida tunnistamaan tilanteita hallinta-asemalle voidaan ilmoittaa Tiedon lisäarvo esim. eniten liikennöivien laitteiden tunnistus Useita hallinta-asemia kyettävä toimimaan eri hallinta-asemien alaisuudessa

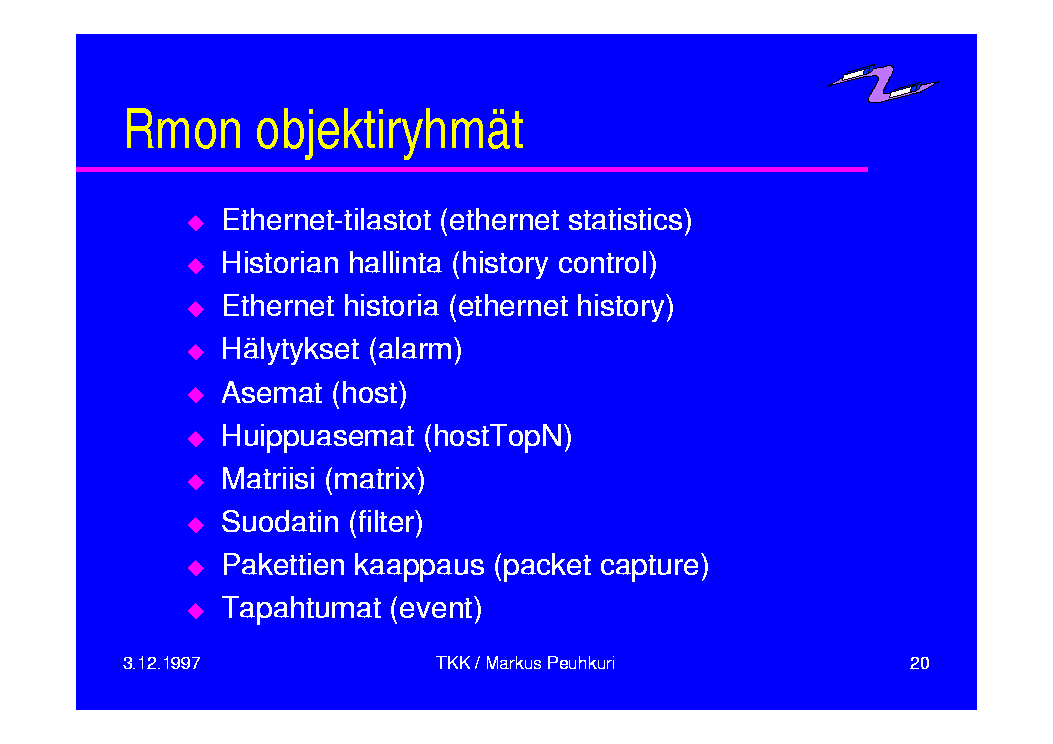

Rmon objektiryhmät Ethernet-tilastot (ethernet statistics) Historian hallinta (history control) Ethernet historia (ethernet history) Hälytykset (alarm) Asemat (host) Huippuasemat (hostTopN) Matriisi (matrix) Suodatin (filter) Pakettien kaappaus (packet capture) Tapahtumat (event)

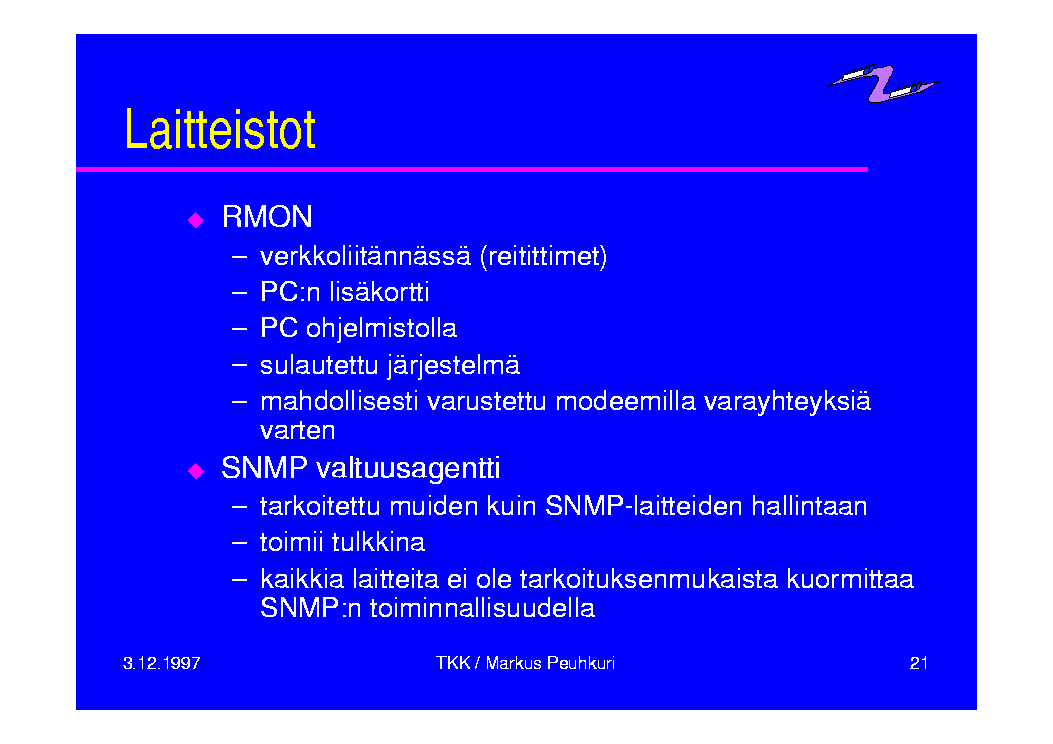

Laitteistot RMON verkkoliitännässä (reitittimet) PC:n lisäkortti PC ohjelmistolla sulautettu järjestelmä mahdollisesti varustettu modeemilla varayhteyksiä varten SNMP valtuusagentti tarkoitettu muiden kuin SNMP-laitteiden hallintaan toimii tulkkina kaikkia laitteita ei ole tarkoituksenmukaista kuormittaa SNMP:n toiminnallisuudella

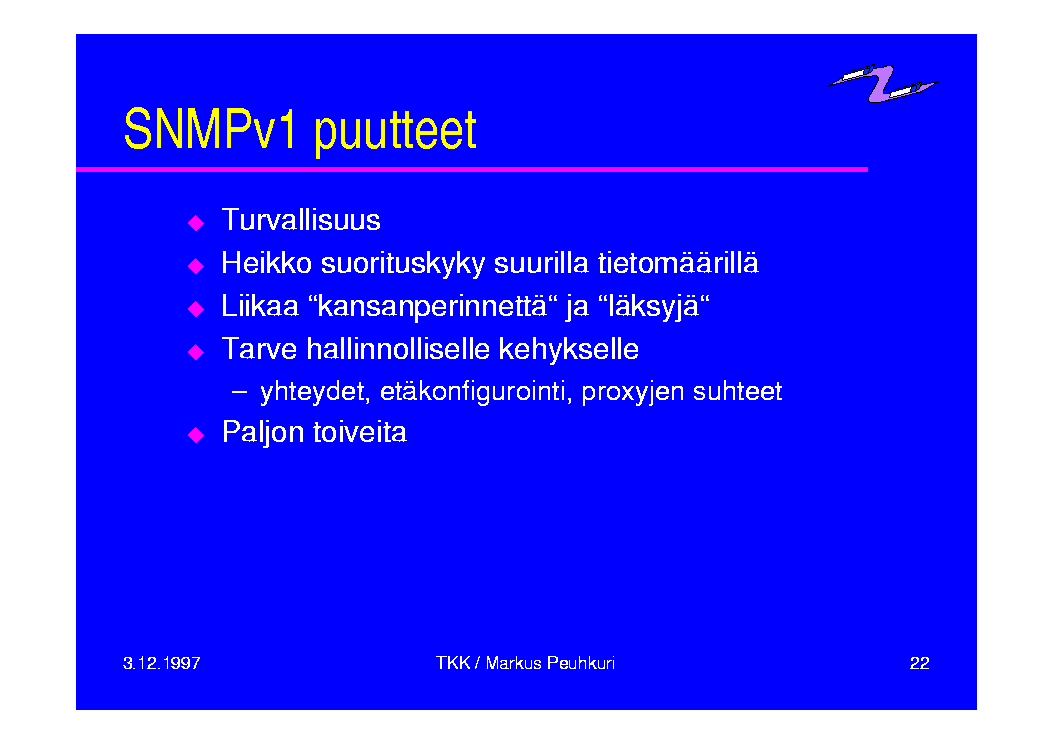

SNMPv1 puutteet Turvallisuus Heikko suorituskyky suurilla tietomäärillä Liikaa "kansanperinnettä" ja "läksyjä" Tarve hallinnolliselle kehykselle yhteydet, etäkonfigurointi, proxyjen suhteet Paljon toiveita

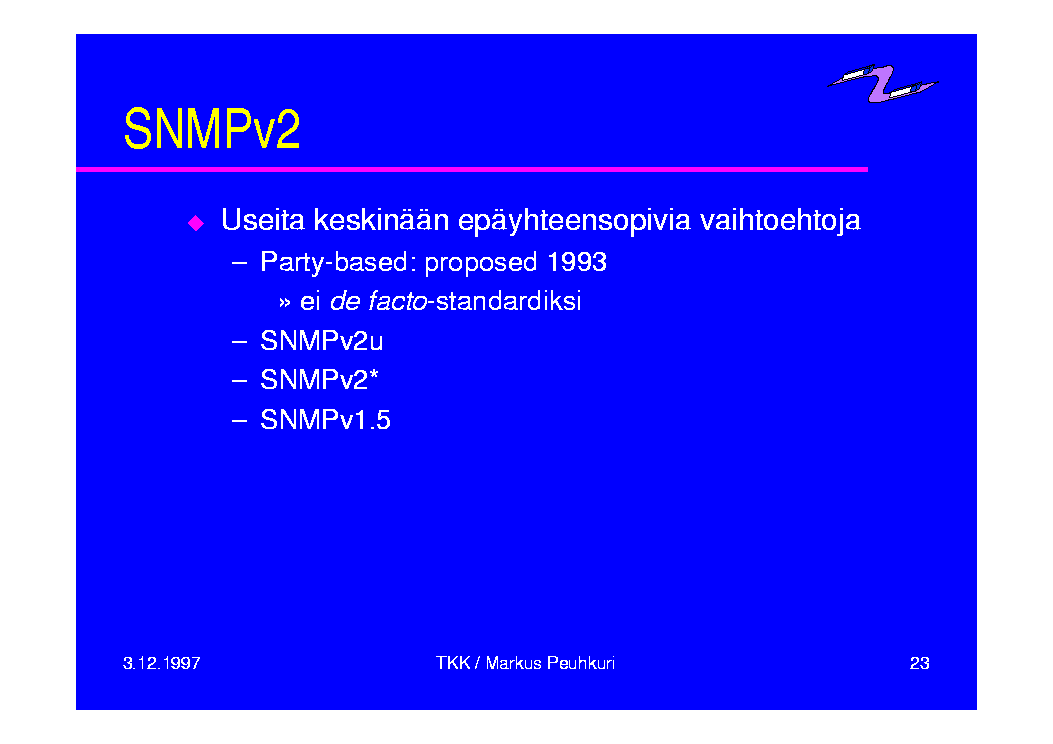

SNMPv2 Useita keskinään epäyhteensopivia vaihtoehtoja Party-based: proposed 1993 ei de facto-standardiksi SNMPv2u SNMPv2* SNMPv1.5

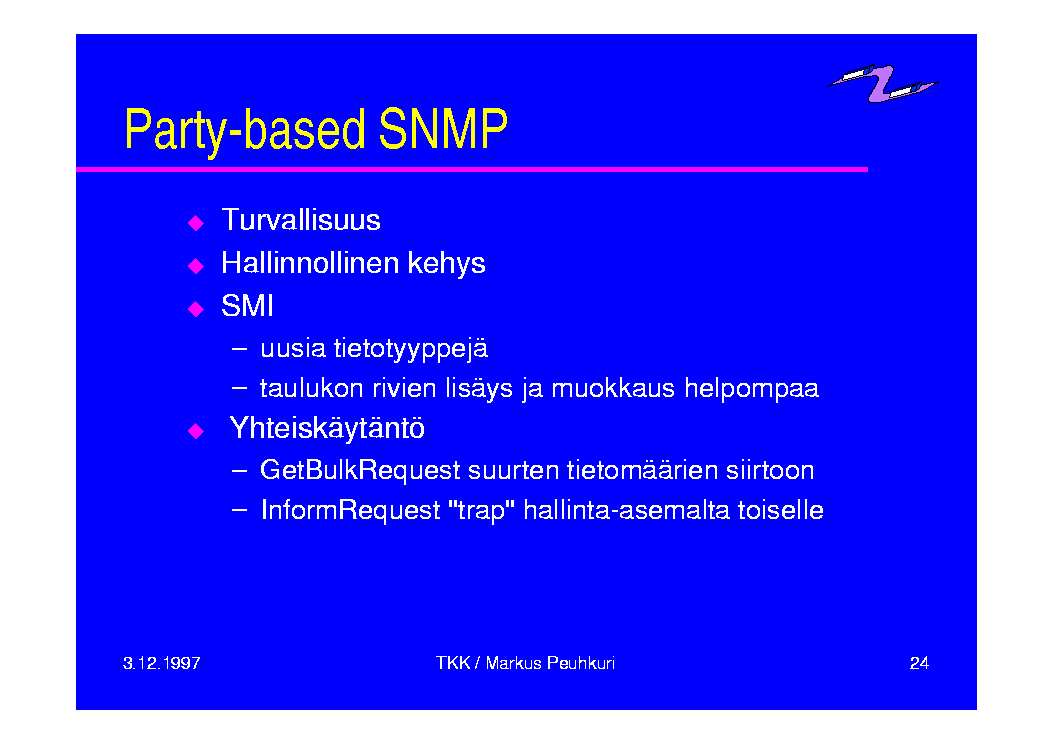

Party-based SNMP Turvallisuus Hallinnollinen kehys SMI uusia tietotyyppejä taulukon rivien lisäys ja muokkaus helpompaa Yhteiskäytäntö GetBulkRequest suurten tietomäärien siirtoon InformRequest "trap" hallinta-asemalta toiselle
Party-based SNMP… Hallinta-aseminen välinen liikenne TCP/IP-riippuvuus poistettu OSI CLNS, AppleTalk DDP, Novell IPX MIB-määrittelyjen kieli parannettu

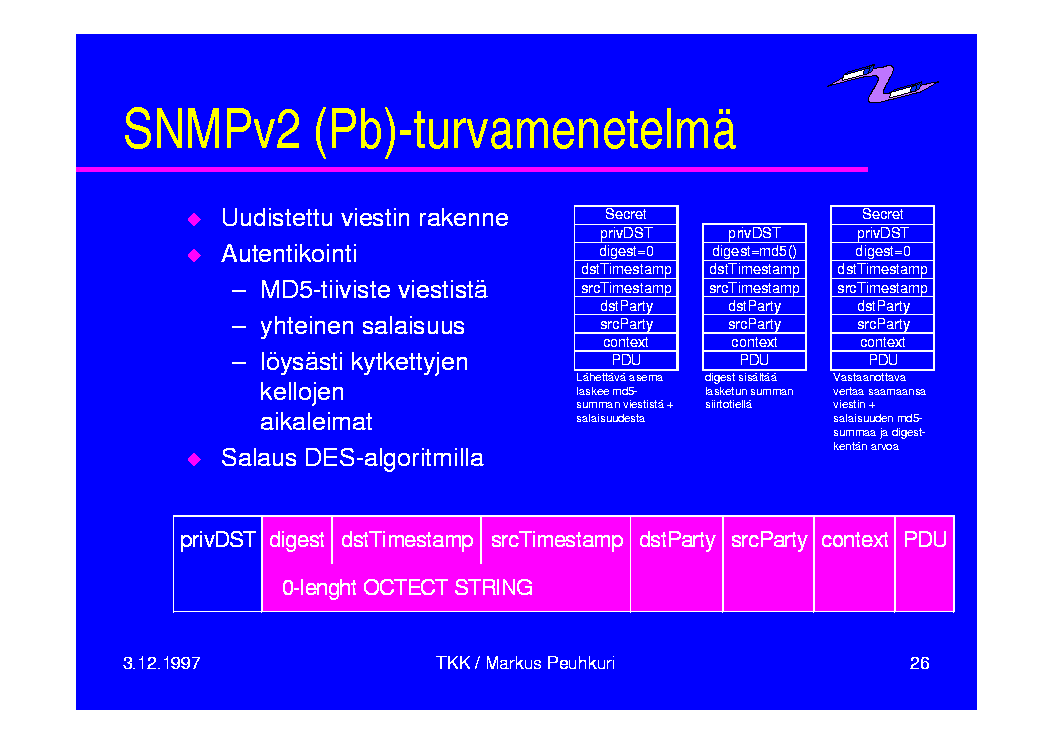

SNMPv2 (Pb)-turvamenetelmä Uudistettu viestin rakenne Autentikointi MD5-tiiviste viestistä yhteinen salaisuus löysästi kytkettyjen kellojen aikaleimat Salaus DES-algoritmilla

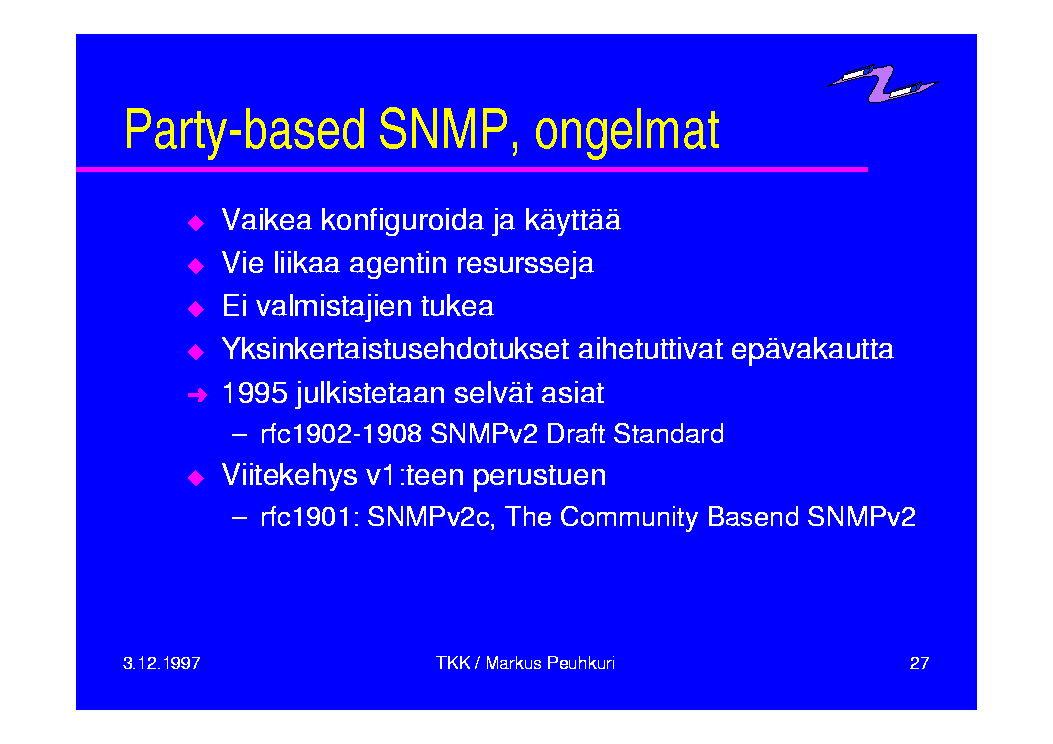

Party-based SNMP, ongelmat Vaikea konfiguroida ja käyttää Vie liikaa agentin resursseja Ei valmistajien tukea Yksinkertaistusehdotukset aihetuttivat epävakautta 1995 julkistetaan selvät asiat rfc1902-1908 SNMPv2 Draft Standard Viitekehys v1:teen perustuen rfc1901: SNMPv2c, The Community Basend SNMPv2

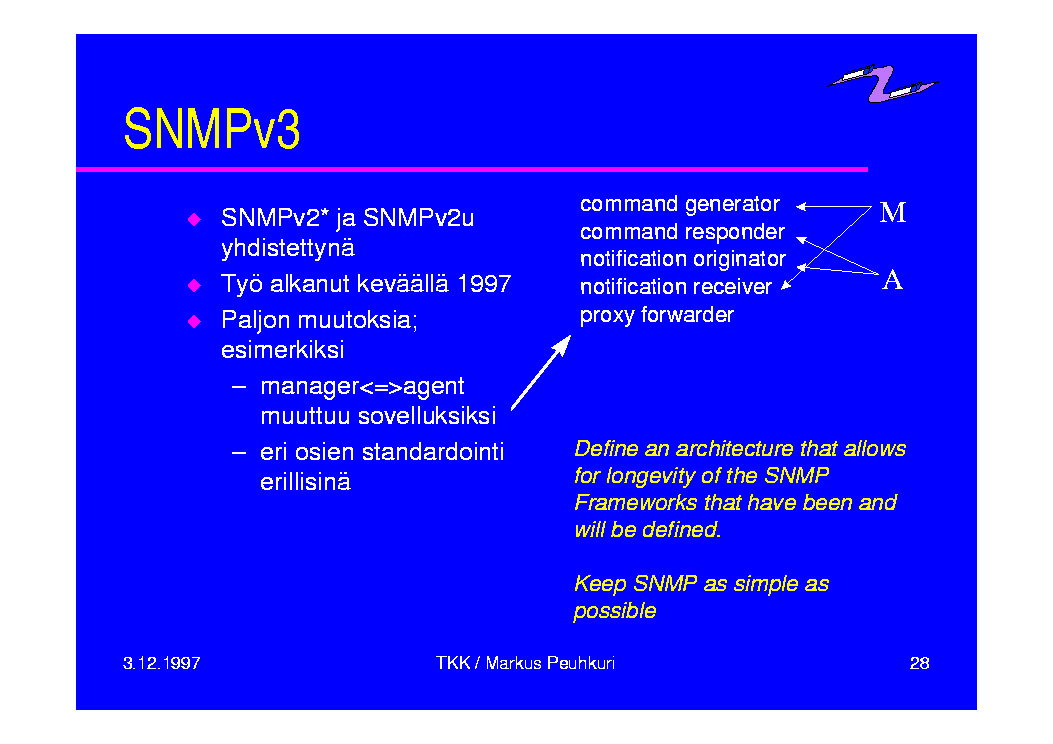

SNMPv3 SNMPv2* ja SNMPv2u yhdistettynä Työ alkanut keväällä 1997 Paljon muutoksia; esimerkiksi manager<=>agent muuttuu sovelluksiksi eri osien standardointi erillisinä

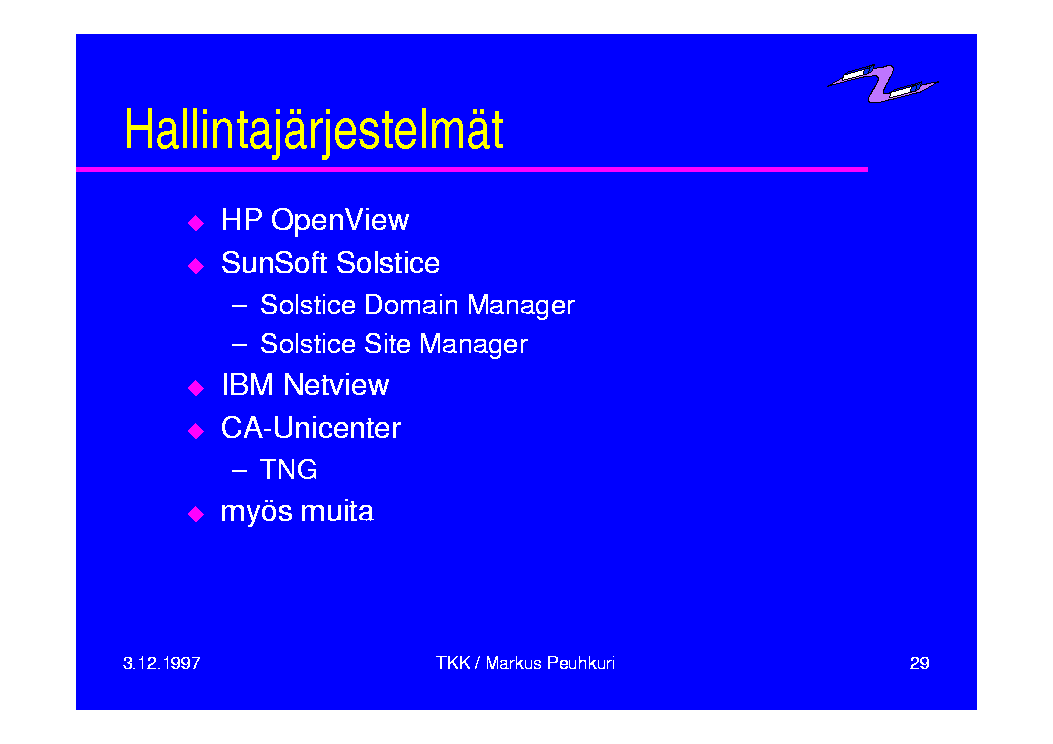

Hallintajärjestelmät HP OpenView SunSoft Solstice Solstice Domain Manager Solstice Site Manager IBM Netview CA-Unicenter TNG myös muita

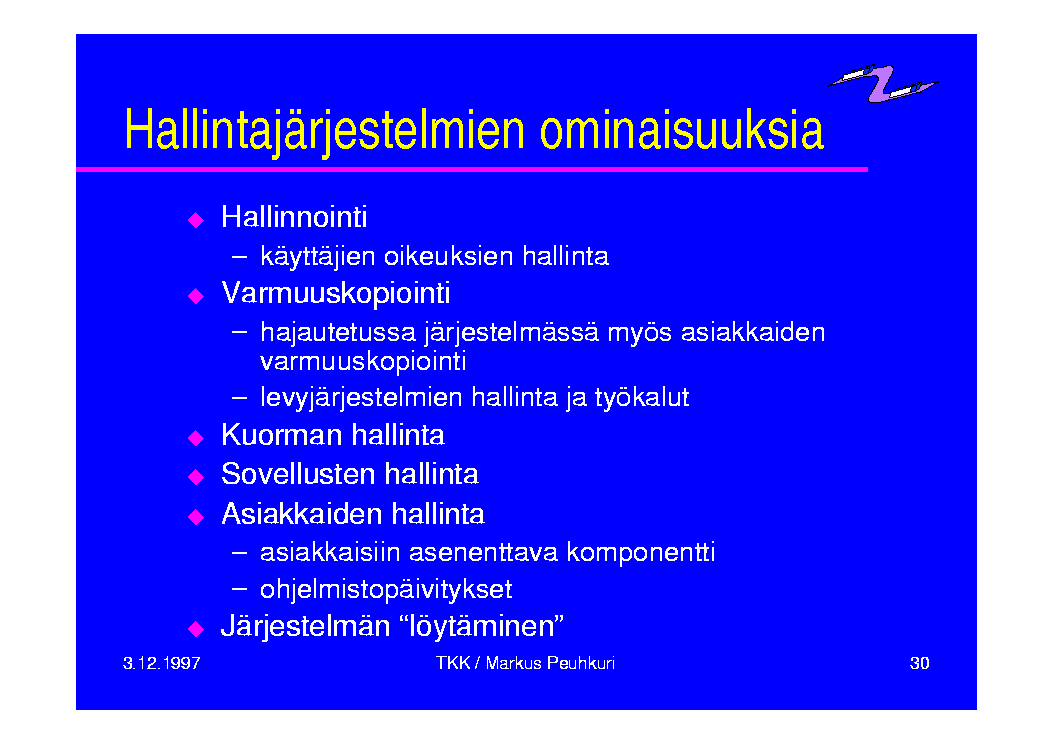

Hallintajärjestelmien ominaisuuksia Hallinnointi käyttäjien oikeuksien hallinta Varmuuskopiointi hajautetussa järjestelmässä myös asiakkaiden varmuuskopiointi levyjärjestelmien hallinta ja työkalut Kuorman hallinta Sovellusten hallinta Asiakkaiden hallinta asiakkaisiin asenenttava komponentti ohjelmistopäivitykset Järjestelmän "löytäminen"

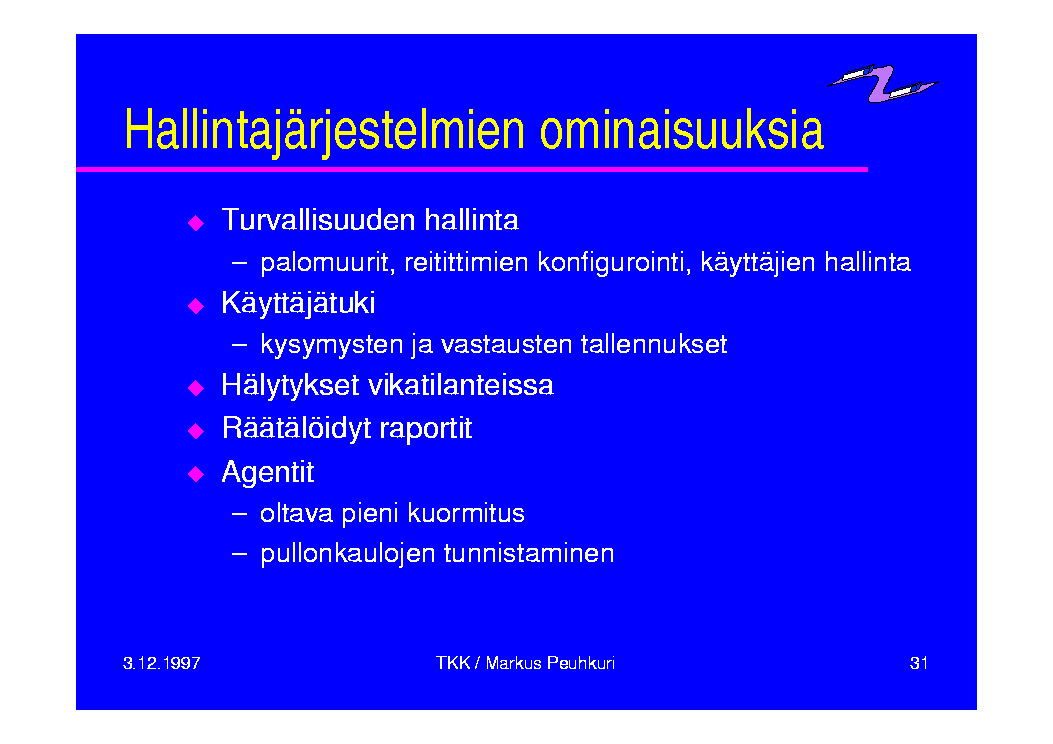

Hallintajärjestelmien ominaisuuksia Turvallisuuden hallinta palomuurit, reitittimien konfigurointi, käyttäjien hallinta Käyttäjätuki kysymysten ja vastausten tallennukset Hälytykset vikatilanteissa Räätälöidyt raportit Agentit oltava pieni kuormitus pullonkaulojen tunnistaminen

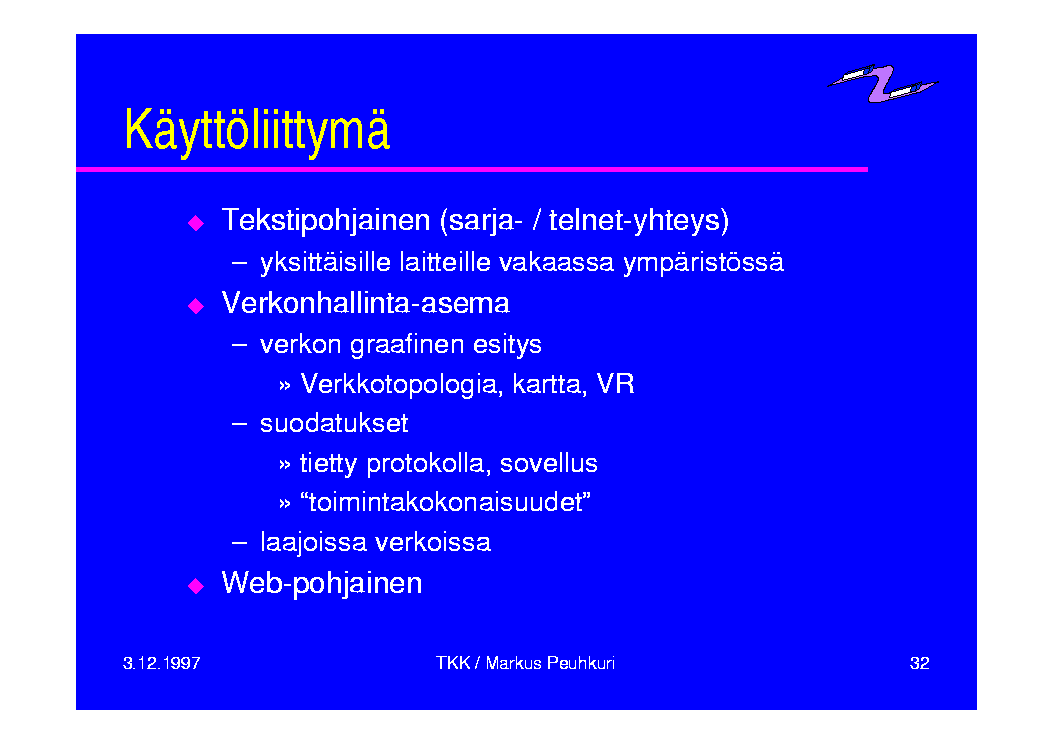

Käyttöliittymä Tekstipohjainen (sarja- / telnet-yhteys) yksittäisille laitteille vakaassa ympäristössä Verkonhallinta-asema verkon graafinen esitys Verkkotopologia, kartta, VR suodatukset tietty protokolla, sovellus "toimintakokonaisuudet" laajoissa verkoissa Web-pohjainen

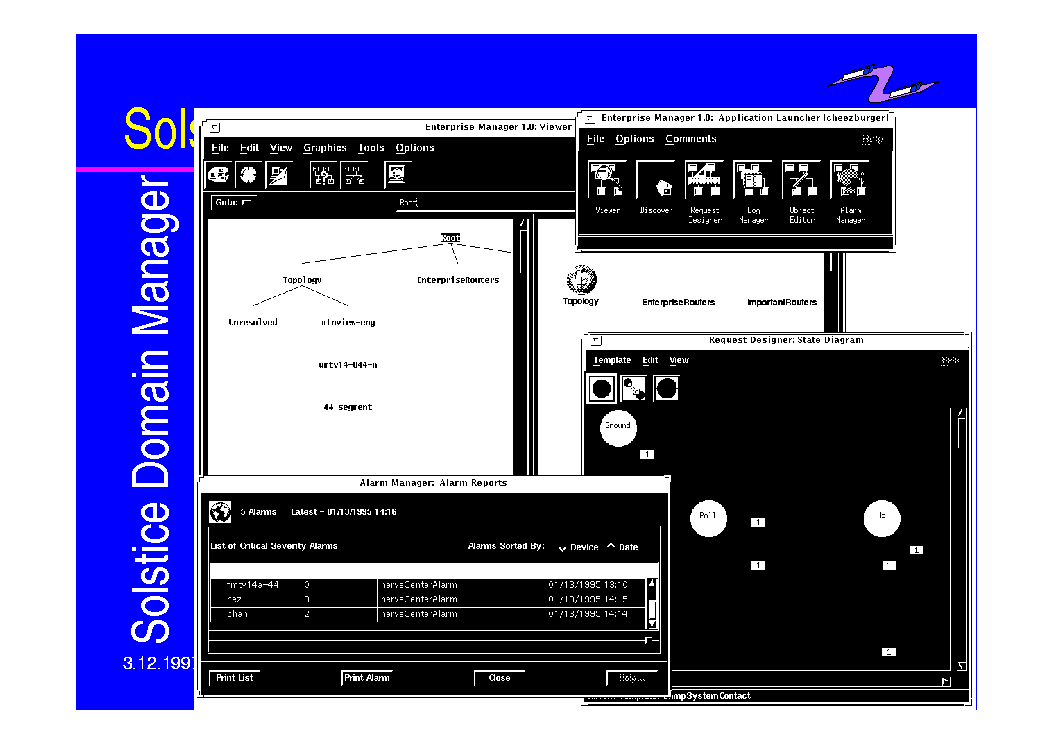

Solstice Domain Manager

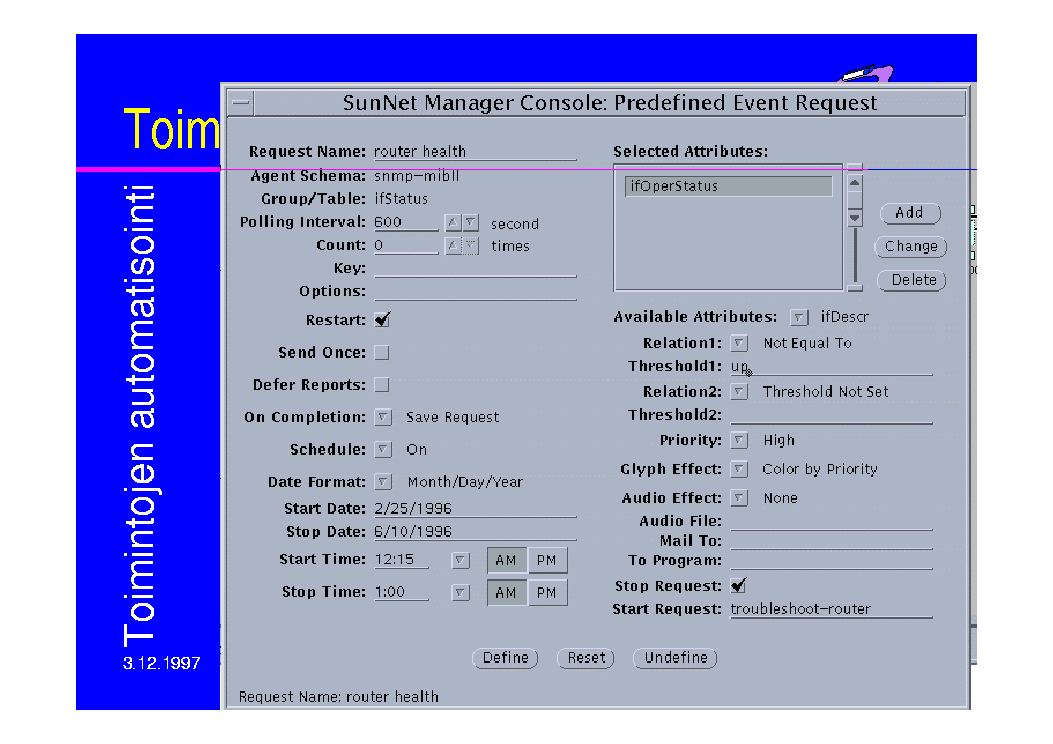

Toimintojen automatisointi

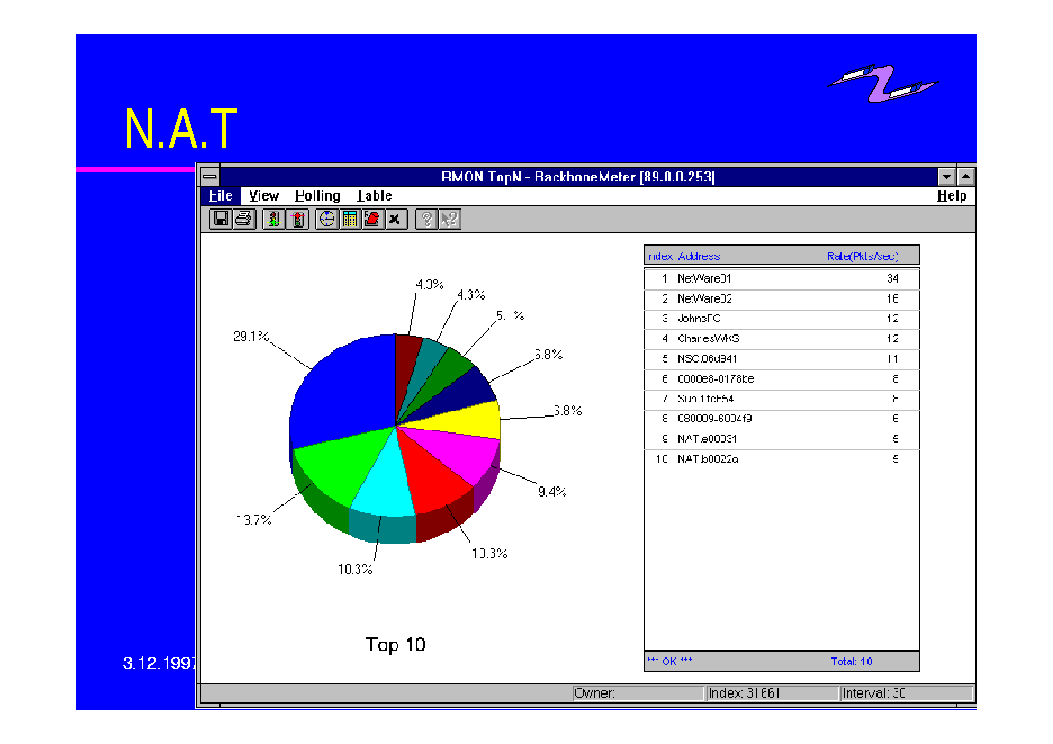

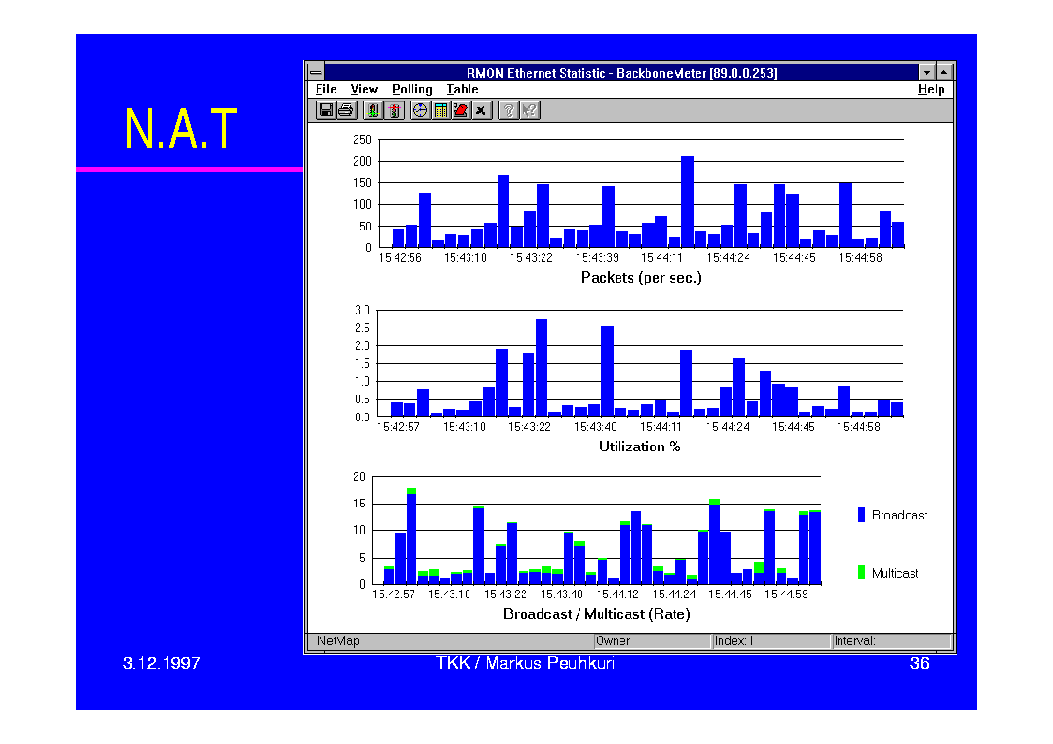

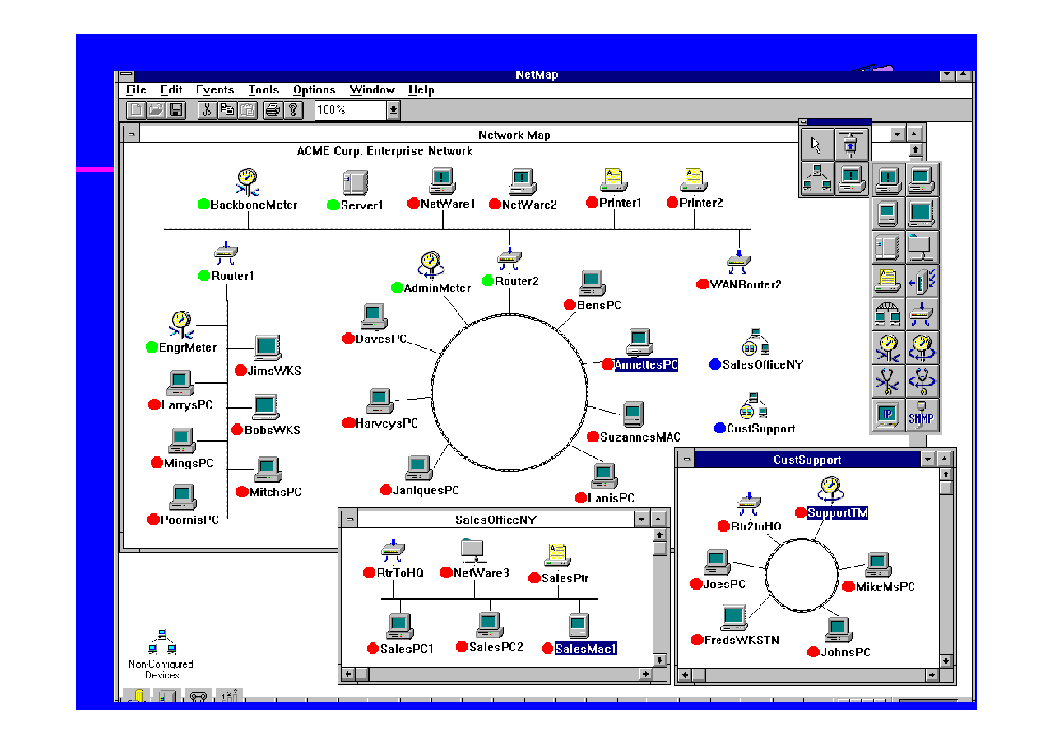

N.A.T

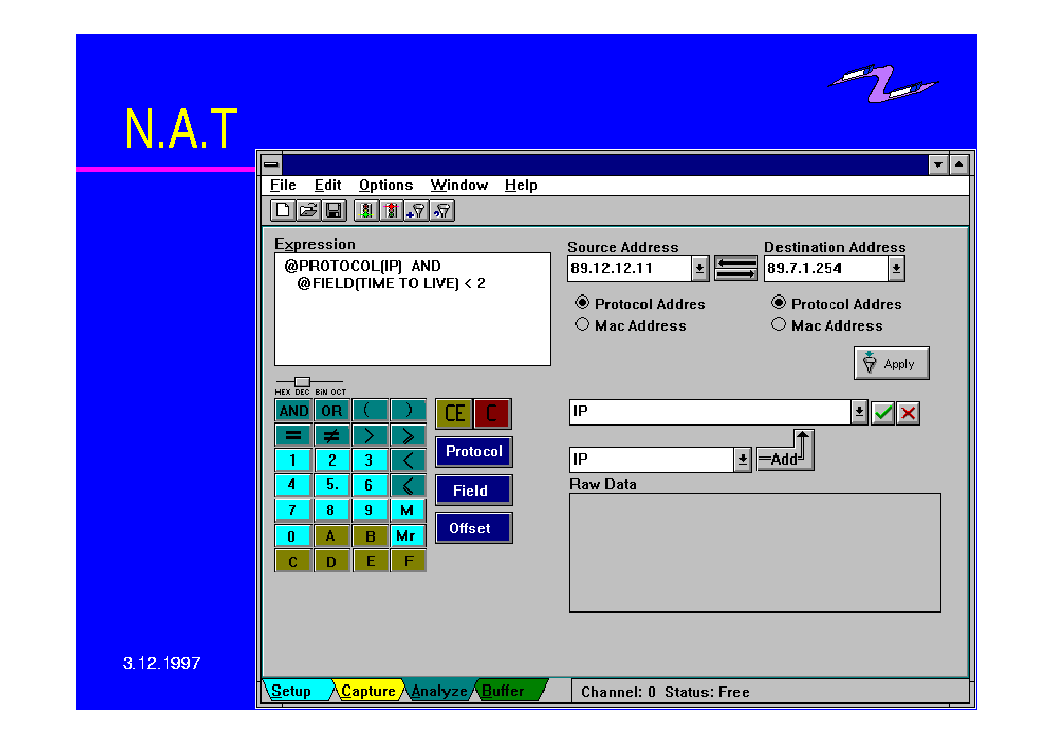

N.A.T
N.A.T
N.A.T

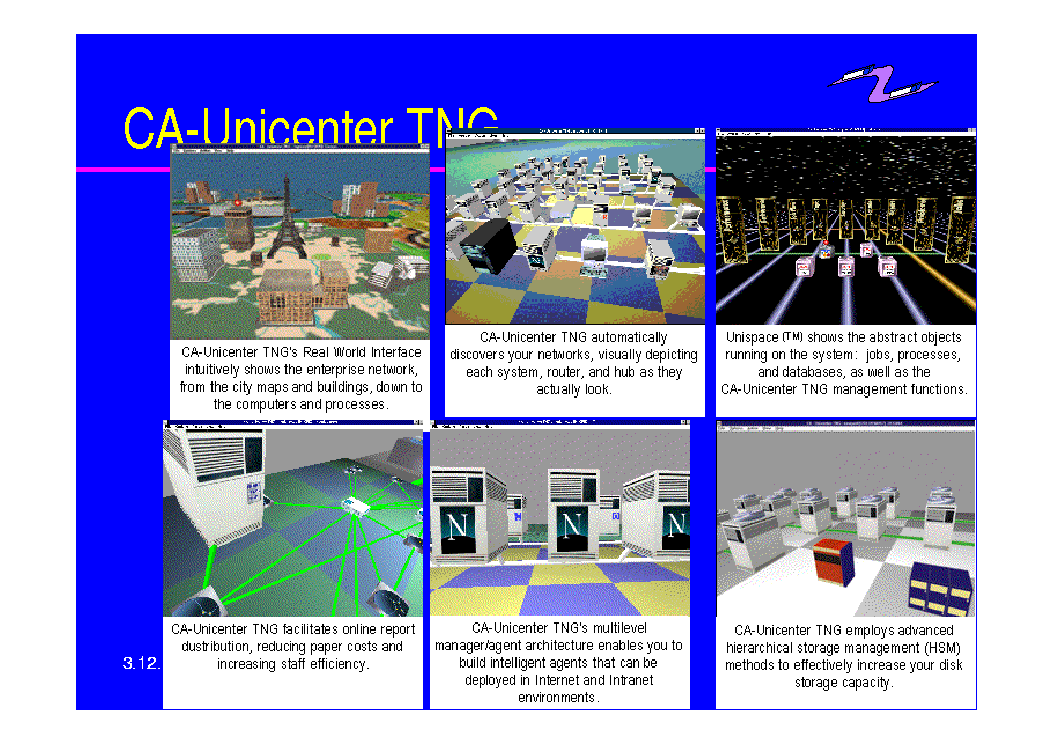

CA-Unicenter TNG

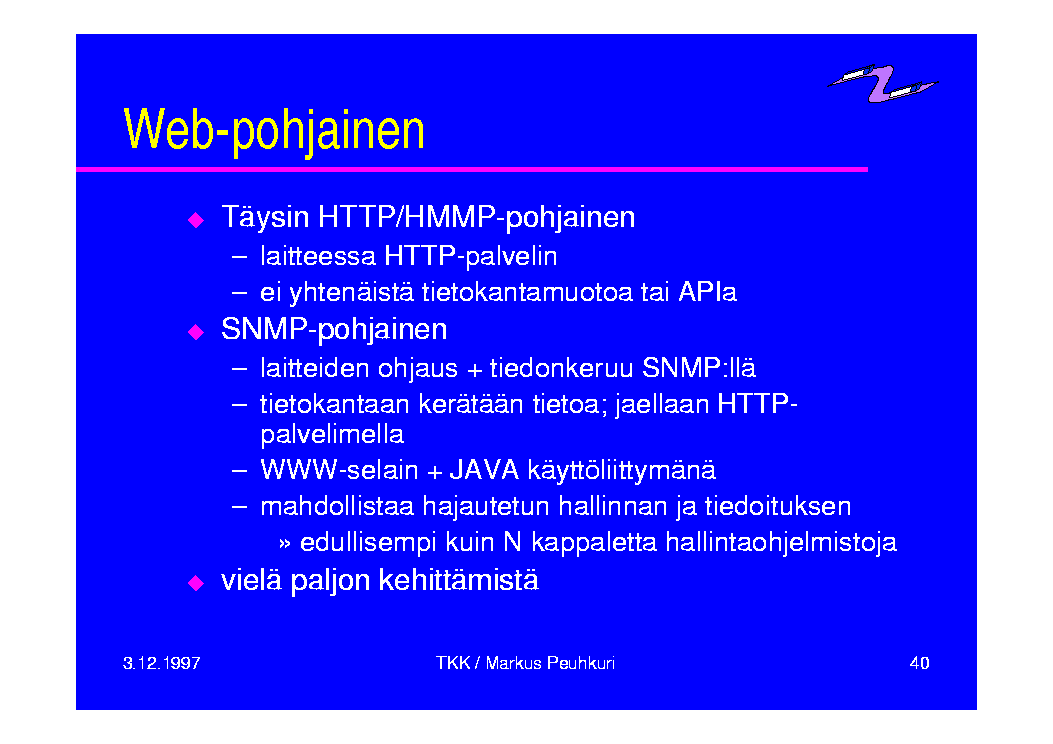

Web-pohjainen Täysin HTTP/HMMP-pohjainen laitteessa HTTP-palvelin ei yhtenäistä tietokantamuotoa tai APIa SNMP-pohjainen laitteiden ohjaus + tiedonkeruu SNMP:llä tietokantaan kerätään tietoa; jaellaan HTTP-palvelimella WWW-selain + JAVA käyttöliittymänä mahdollistaa hajautetun hallinnan ja tiedoituksen edullisempi kuin N kappaletta hallintaohjelmistoja vielä paljon kehittämistä

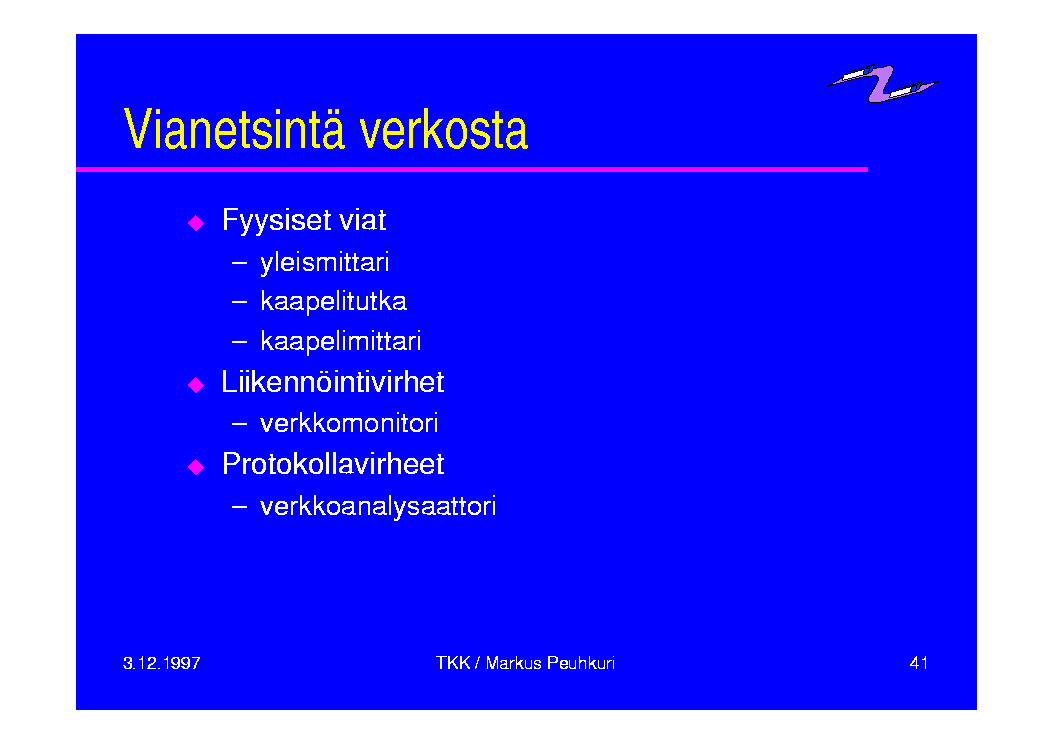

Vianetsintä verkosta Fyysiset viat yleismittari kaapelitutka kaapelimittari Liikennöintivirhet verkkomonitori Protokollavirheet verkkoanalysaattori

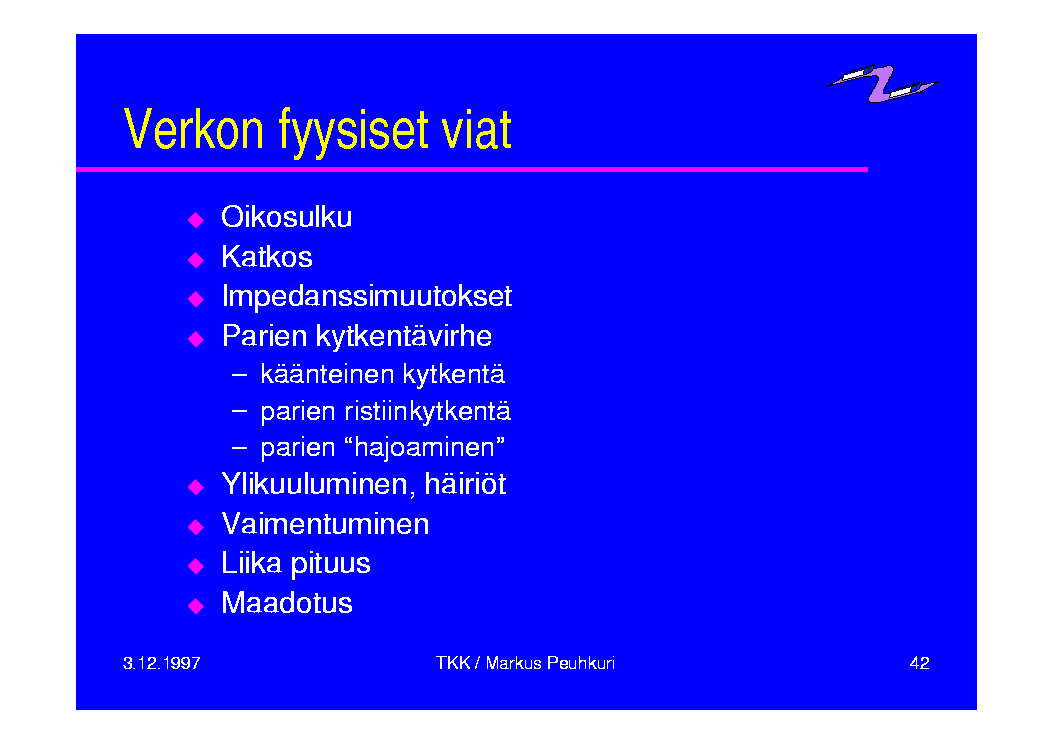

Verkon fyysiset viat Oikosulku Katkos Impedanssimuutokset Parien kytkentävirhe käänteinen kytkentä parien ristiinkytkentä parien "hajoaminen" Ylikuuluminen, häiriöt Vaimentuminen Liika pituus Maadotus

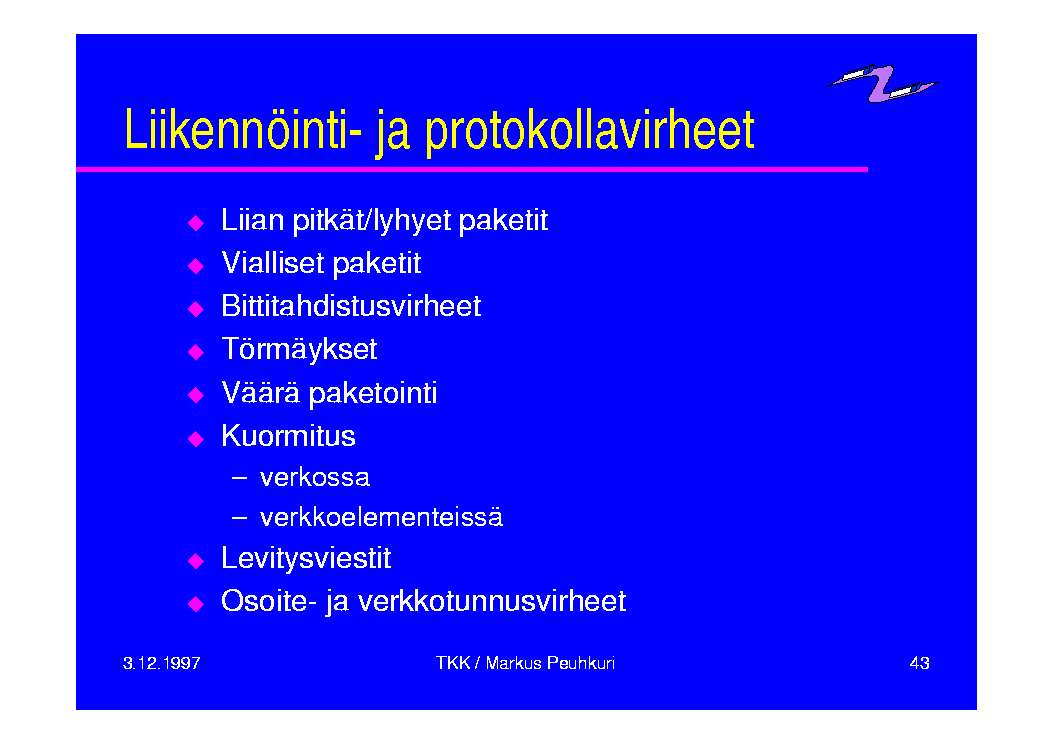

Liikennöinti- ja protokollavirheet Liian pitkät/lyhyet paketit Vialliset paketit Bittitahdistusvirheet Törmäykset Väärä paketointi Kuormitus verkossa verkkoelementeissä Levitysviestit Osoite- ja verkkotunnusvirheet

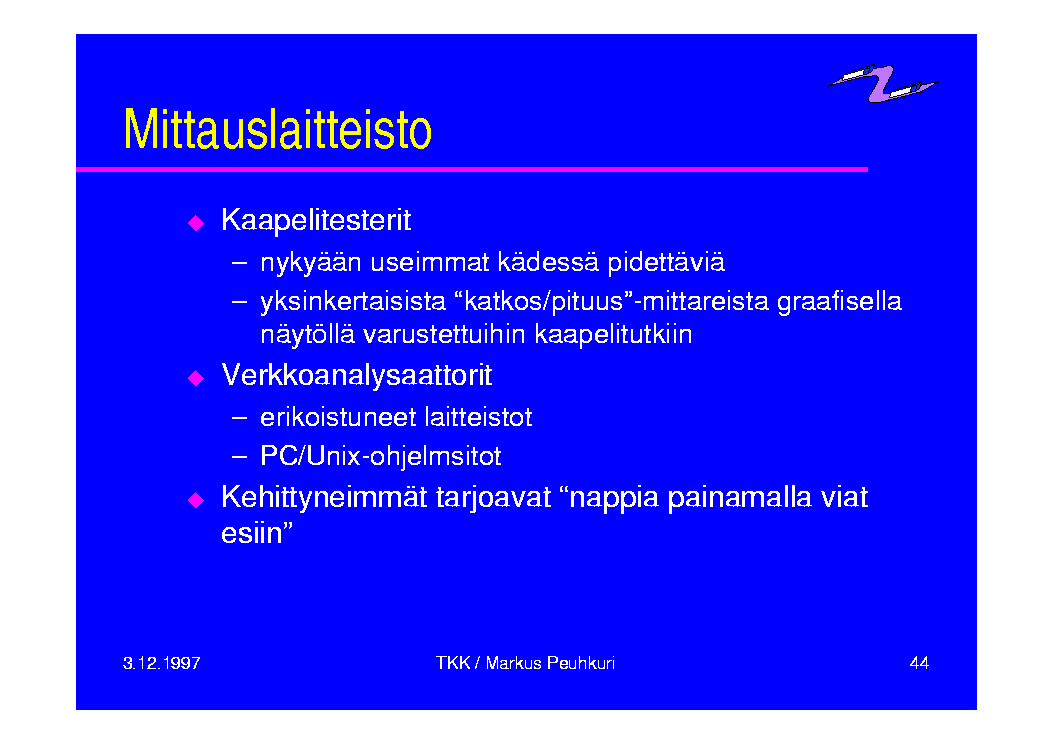

Mittauslaitteisto Kaapelitesterit nykyään useimmat kädessä pidettäviä yksinkertaisista "katkos/pituus"-mittareista graafisella näytöllä varustettuihin kaapelitutkiin Verkkoanalysaattorit erikoistuneet laitteistot PC/Unix-ohjelmsitot Kehittyneimmät tarjoavat "nappia painamalla viat esiin"

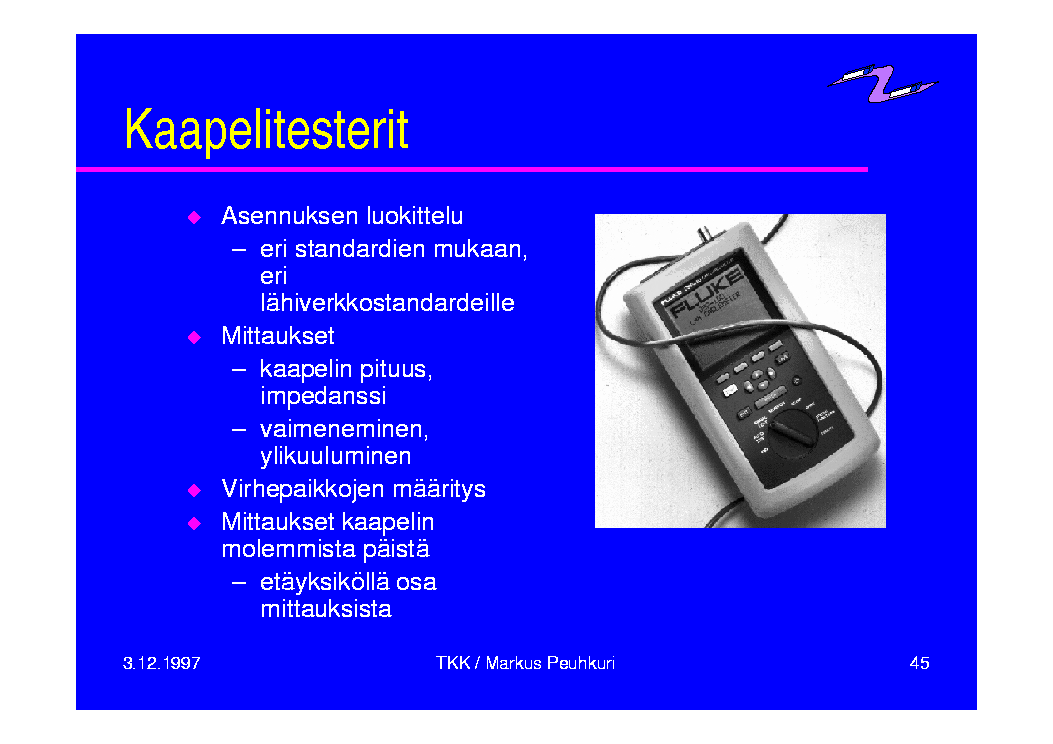

Kaapelitesterit Asennuksen luokittelu eri standardien mukaan, eri lähiverkkostandardeille Mittaukset kaapelin pituus, impedanssi vaimeneminen, ylikuuluminen Virhepaikkojen määritys Mittaukset kaapelin molemmista päistä etäyksiköllä osa mittauksista

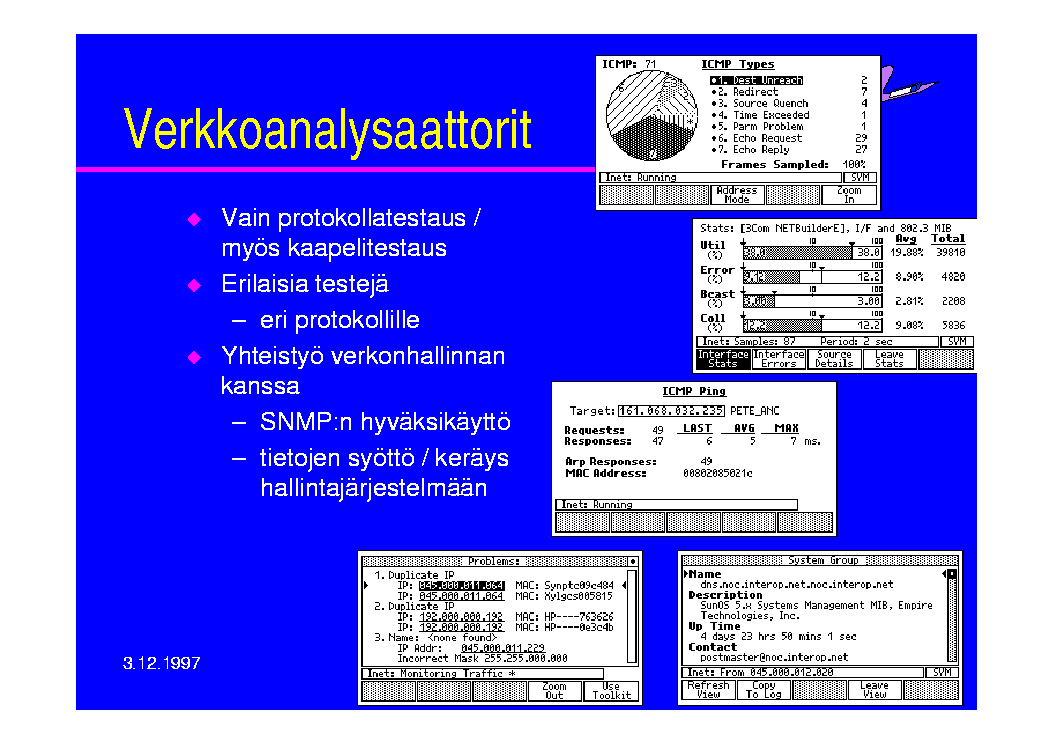

Verkkoanalysaattorit Vain protokollatestaus / myös kaapelitestaus Erilaisia testejä eri protokollille Yhteistyö verkonhallinnan kanssa SNMP:n hyväksikäyttö tietojen syöttö / keräys hallintajärjestelmään

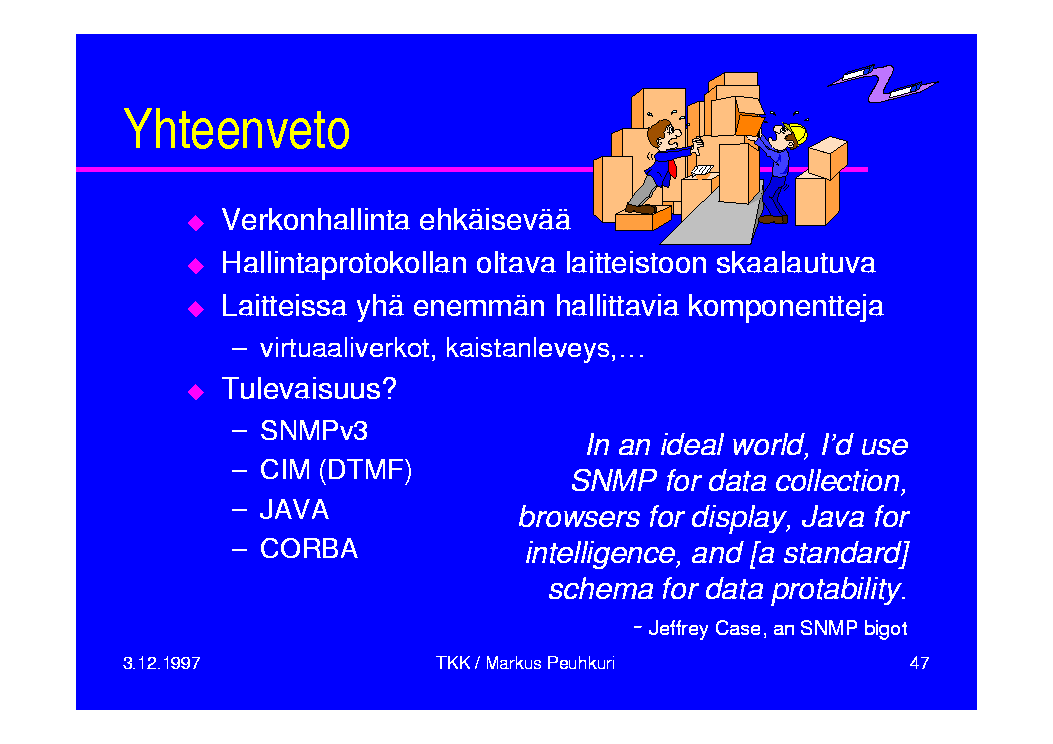

Yhteenveto Verkonhallinta ehkäisevää Hallintaprotokollan oltava laitteistoon skaalautuva Laitteissa yhä enemmän hallittavia komponentteja virtuaaliverkot, kaistanleveys,… Tulevaisuus? SNMPv3 CIM (DTMF) JAVA CORBA
