Luento 2: Yleiskaapelointi

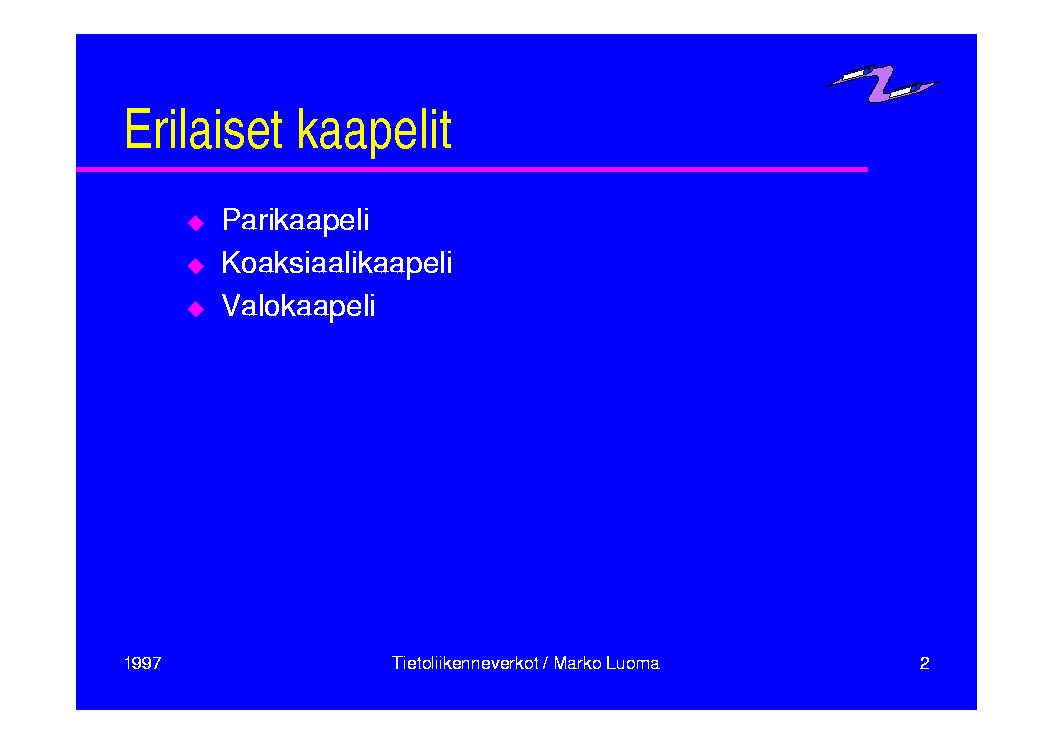

Erilaiset kaapelit

Parikaapeli
Koaksiaalikaapeli
Valokaapeli

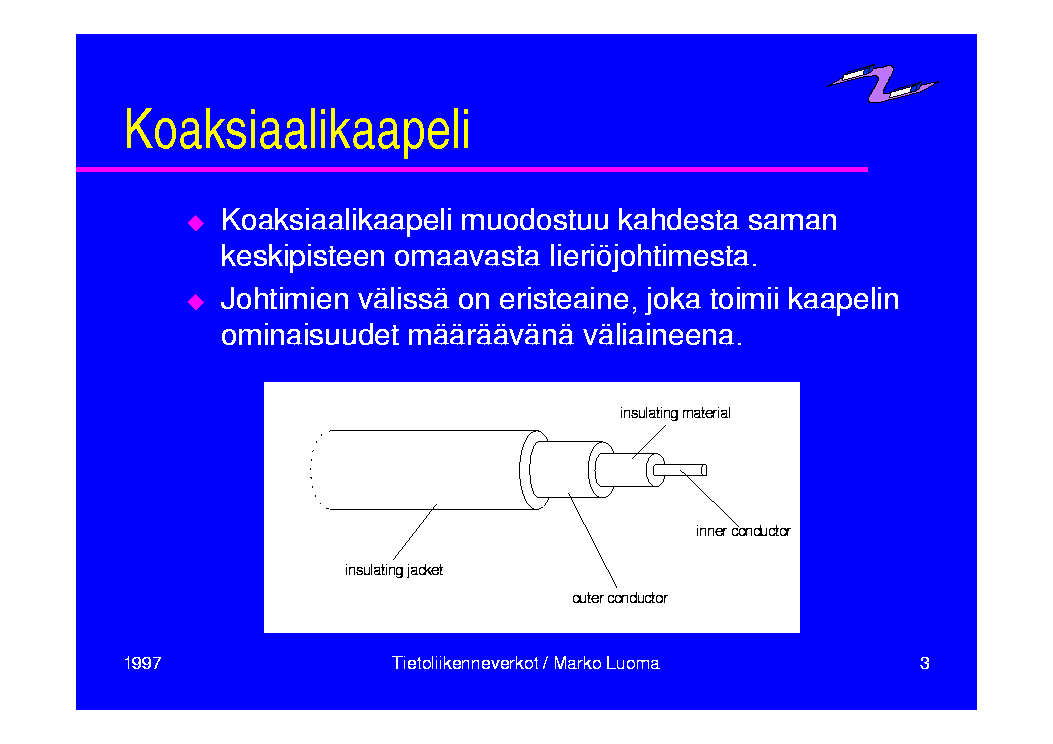

Koaksiaalikaapeli

Koaksiaalikaapeli muodostuu kahdesta saman keskipisteen omaavasta lieriöjohtimesta.
Johtimien välissä on eristeaine, joka toimii kaapelin ominaisuudet määräävänä väliaineena.

Koaksiaalikaapeli

Käyttössä

IEEE802.3 / 10Base5, 10Base2, 10Broad36
IEEE802.4 (Token Bus)
IBM 3270, AS/400 pääteyhteydet

koaksiaali / twinaxial

Impedanssi

50, 75, 93 ohm

Paksuus

10 mm, min taivutussäde 20 cm
4 mm, min taivutussäde 10 cm

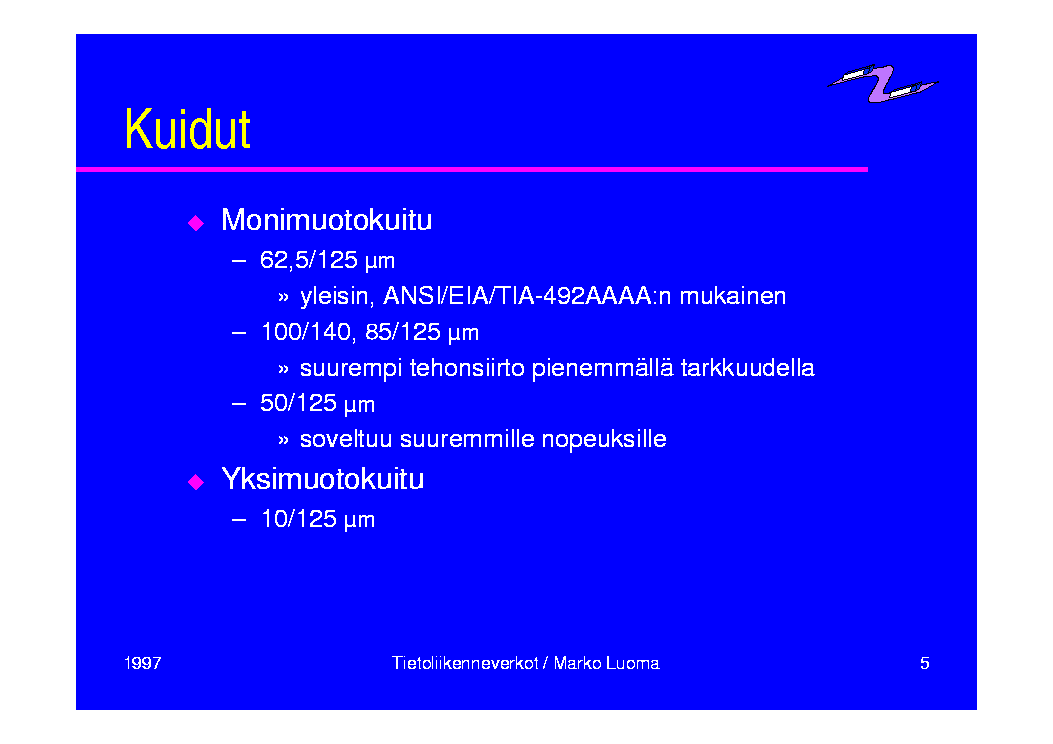

Kuidut

Monimuotokuitu

62,5/125 µm

yleisin, ANSI/EIA/TIA-492AAAA:n mukainen

100/140, 85/125 µm

suurempi tehonsiirto pienemmällä tarkkuudella

50/125 µm

soveltuu suuremmille nopeuksille

Yksimuotokuitu

10/125 µm

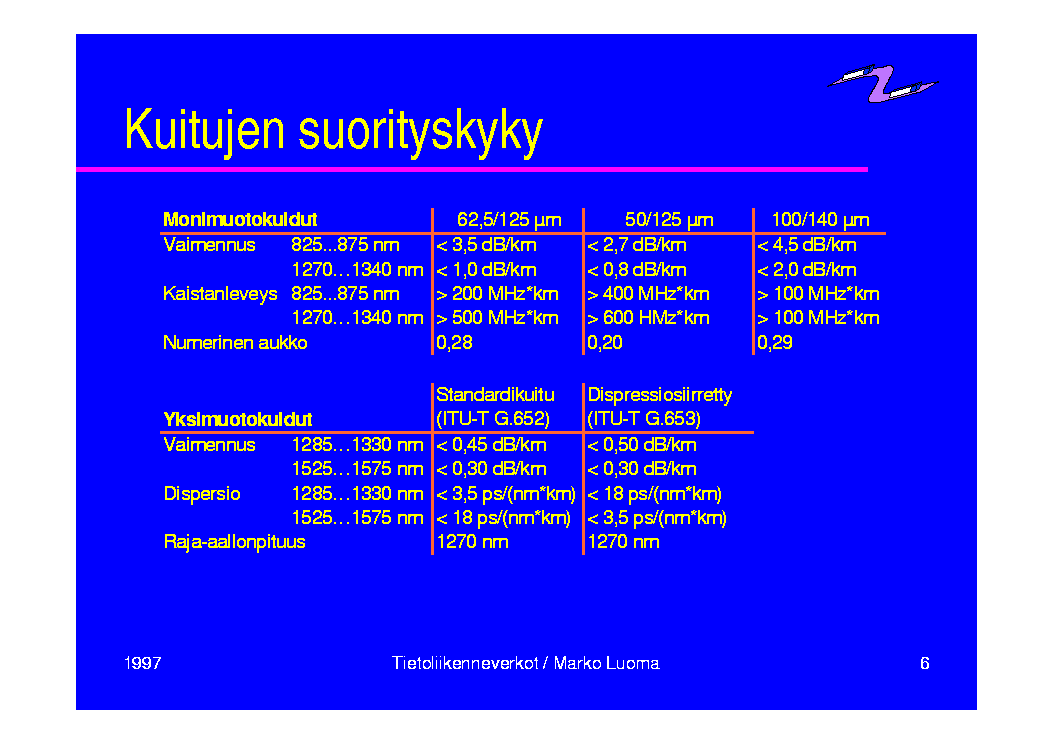

Kuitujen suorityskyky

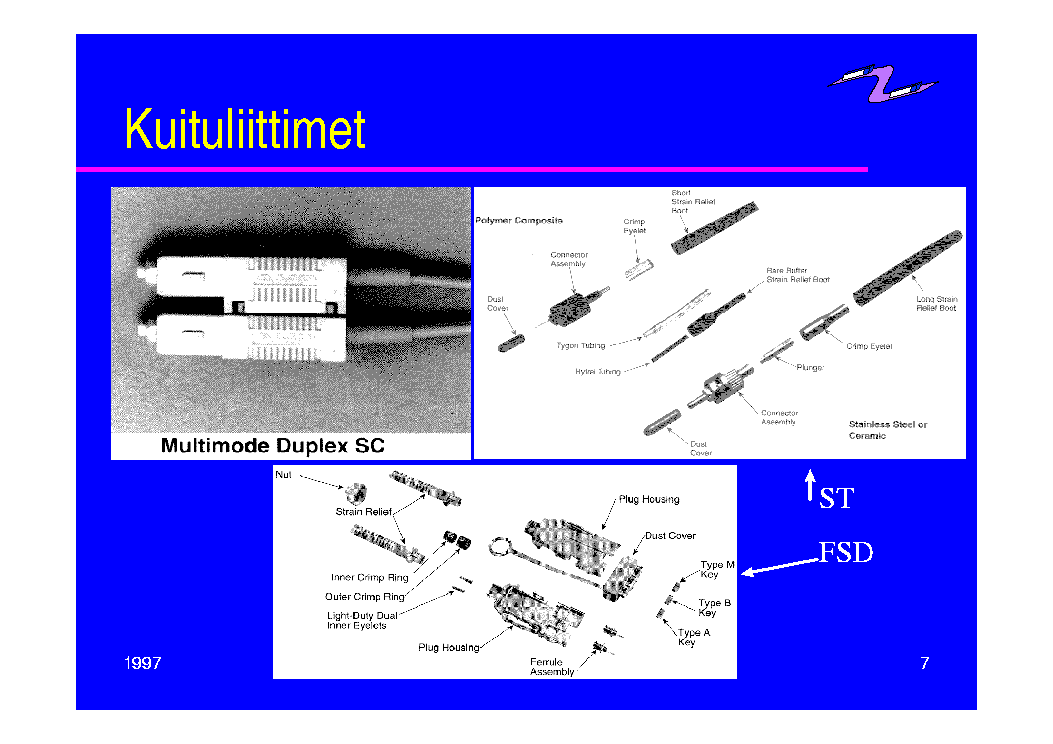

Kuituliittimet

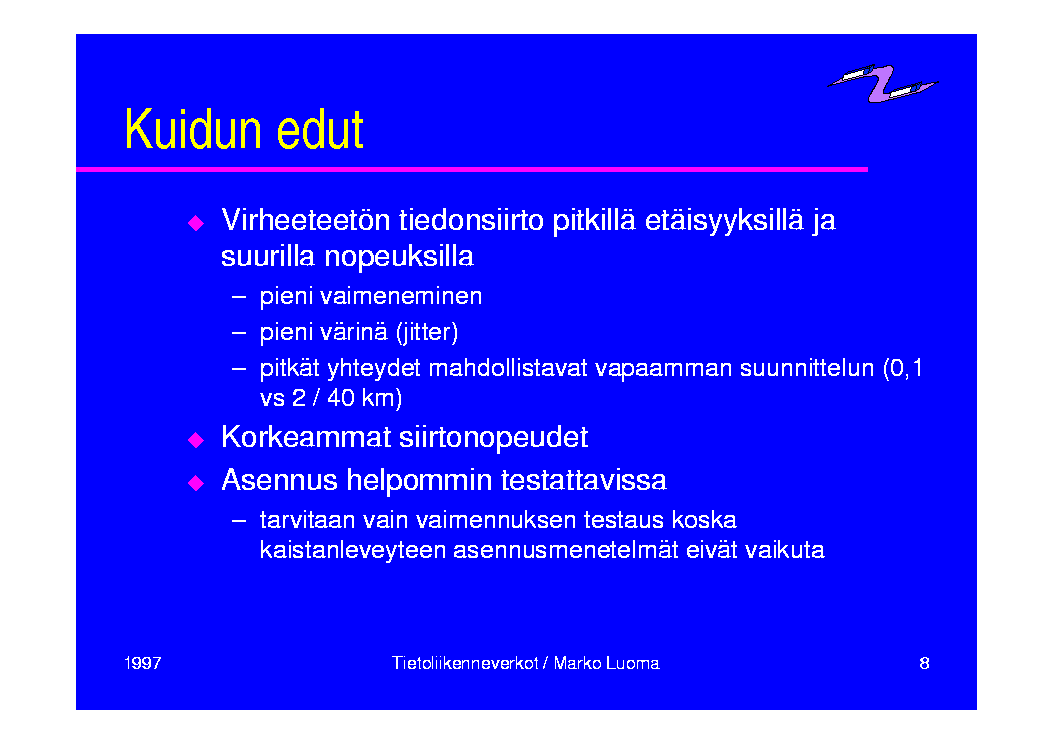

Kuidun edut

Virheeteetön tiedonsiirto pitkillä etäisyyksillä ja suurilla nopeuksilla

pieni vaimeneminen
pieni värinä (jitter)
pitkät yhteydet mahdollistavat vapaamman suunnittelun (0,1 vs 2 / 40 km)

Korkeammat siirtonopeudet
Asennus helpommin testattavissa

tarvitaan vain vaimennuksen testaus koska kaistanleveyteen asennusmenetelmät eivät vaikuta

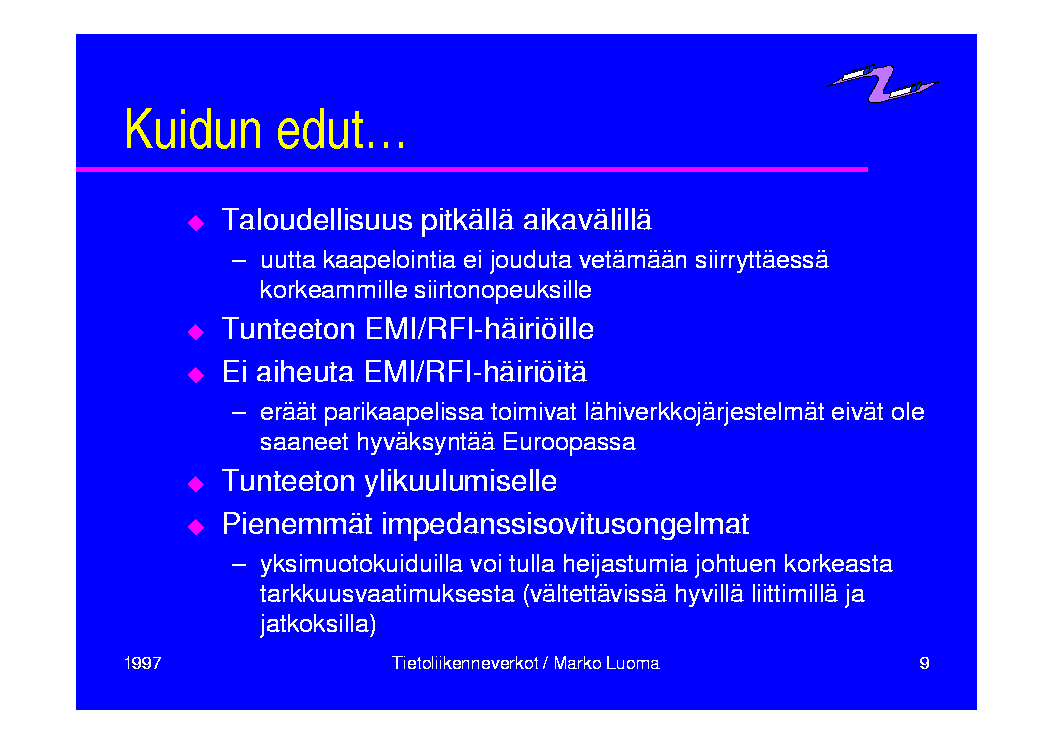

Kuidun edut…

Taloudellisuus pitkällä aikavälillä

uutta kaapelointia ei jouduta vetämään siirryttäessä korkeammille siirtonopeuksille

Tunteeton EMI/RFI-häiriöille
Ei aiheuta EMI/RFI-häiriöitä

eräät parikaapelissa toimivat lähiverkkojärjestelmät eivät ole saaneet hyväksyntää Euroopassa

Tunteeton ylikuulumiselle
Pienemmät impedanssisovitusongelmat

yksimuotokuiduilla voi tulla heijastumia johtuen korkeasta tarkkuusvaatimuksesta (vältettävissä hyvillä liittimillä ja jatkoksilla)

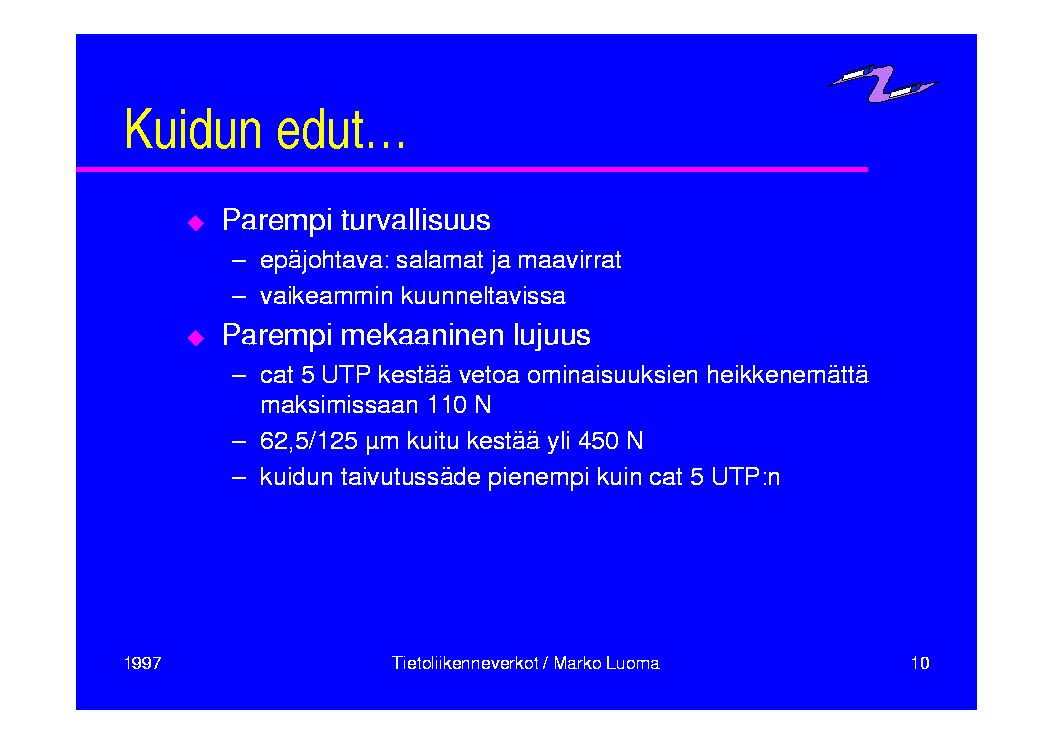

Kuidun edut…

Parempi turvallisuus

epäjohtava: salamat ja maavirrat
vaikeammin kuunneltavissa

Parempi mekaaninen lujuus

cat 5 UTP kestää vetoa ominaisuuksien heikkenemättä maksimissaan 110 N
62,5/125 µm kuitu kestää yli 450 N
kuidun taivutussäde pienempi kuin cat 5 UTP:n

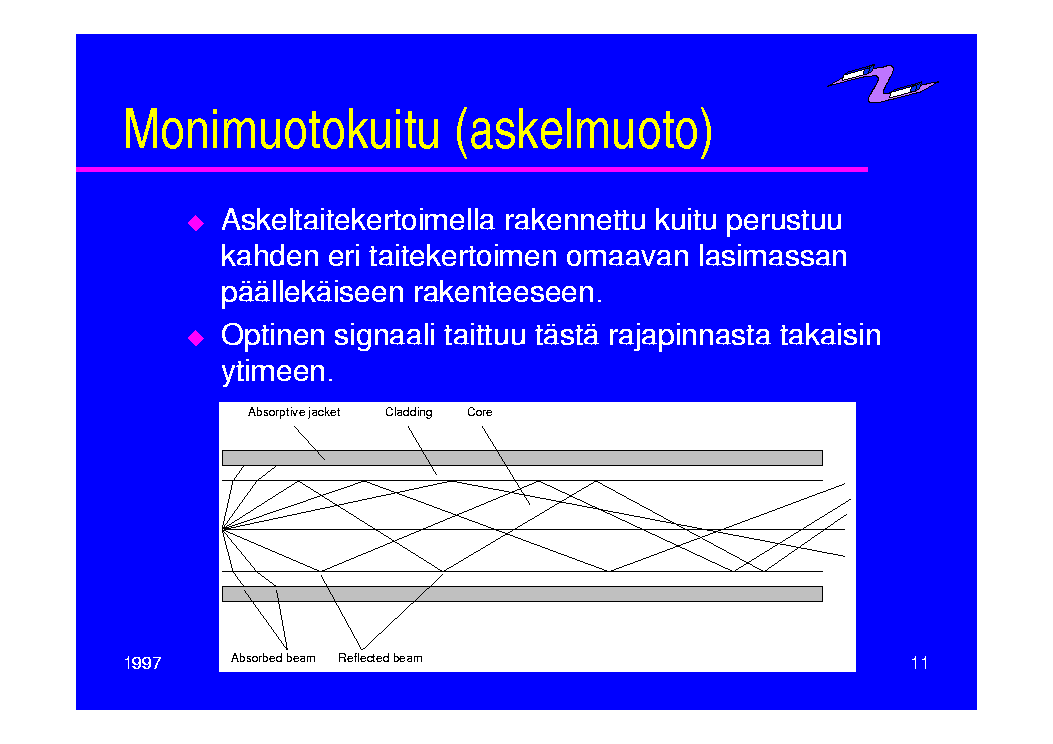

Monimuotokuitu (askelmuoto)

Askeltaitekertoimella rakennettu kuitu perustuu kahden eri taitekertoimen omaavan lasimassan päällekäiseen rakenteeseen.
Optinen signaali taittuu tästä rajapinnasta takaisin ytimeen.

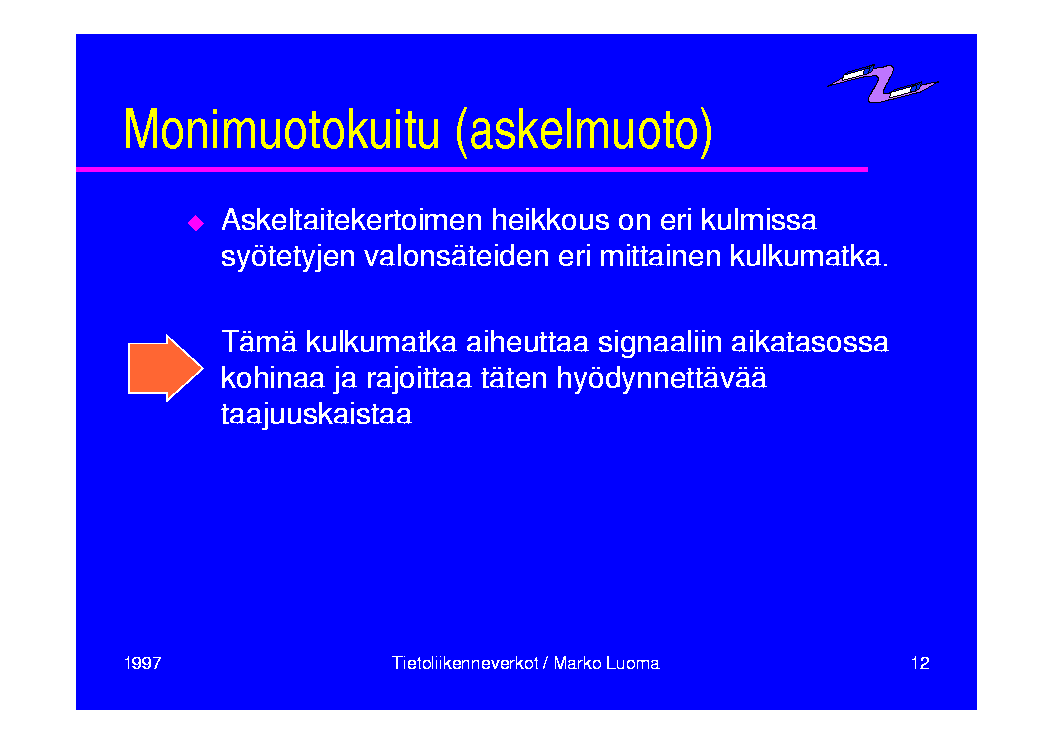

Monimuotokuitu (askelmuoto)

Askeltaitekertoimen heikkous on eri kulmissa syötetyjen valonsäteiden eri mittainen kulkumatka.

Tämä kulkumatka aiheuttaa signaaliin aikatasossa kohinaa ja rajoittaa täten hyödynnettävää taajuuskaistaa

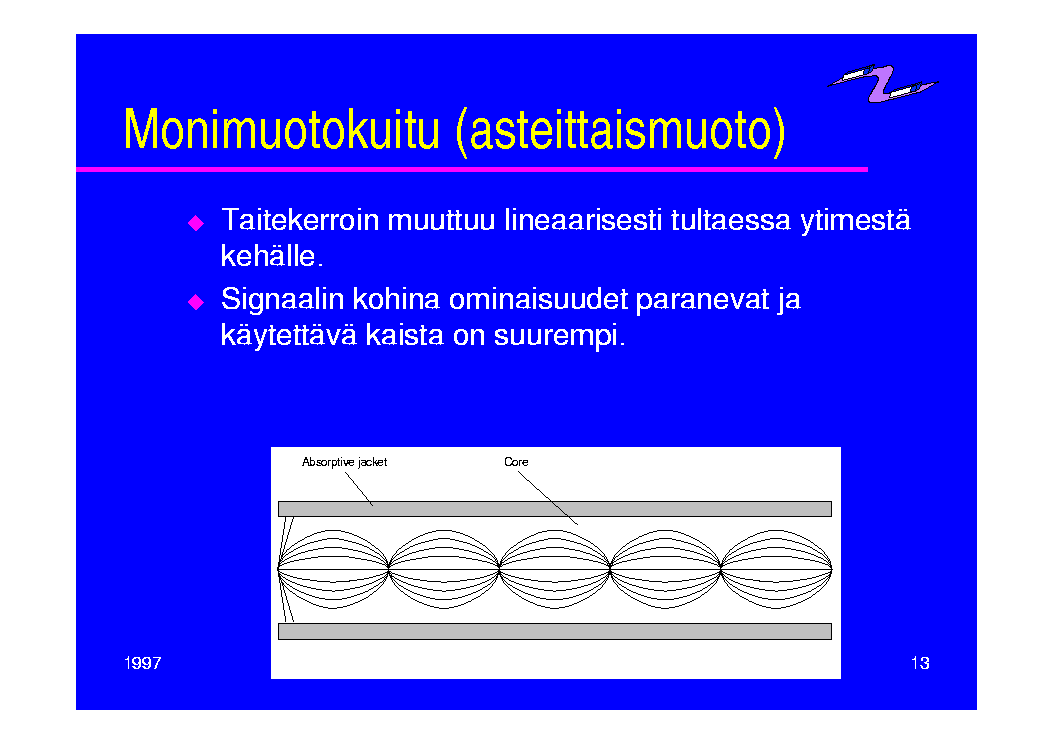

Monimuotokuitu (asteittaismuoto)

Taitekerroin muuttuu lineaarisesti tultaessa ytimestä kehälle.
Signaalin kohina ominaisuudet paranevat ja käytettävä kaista on suurempi.

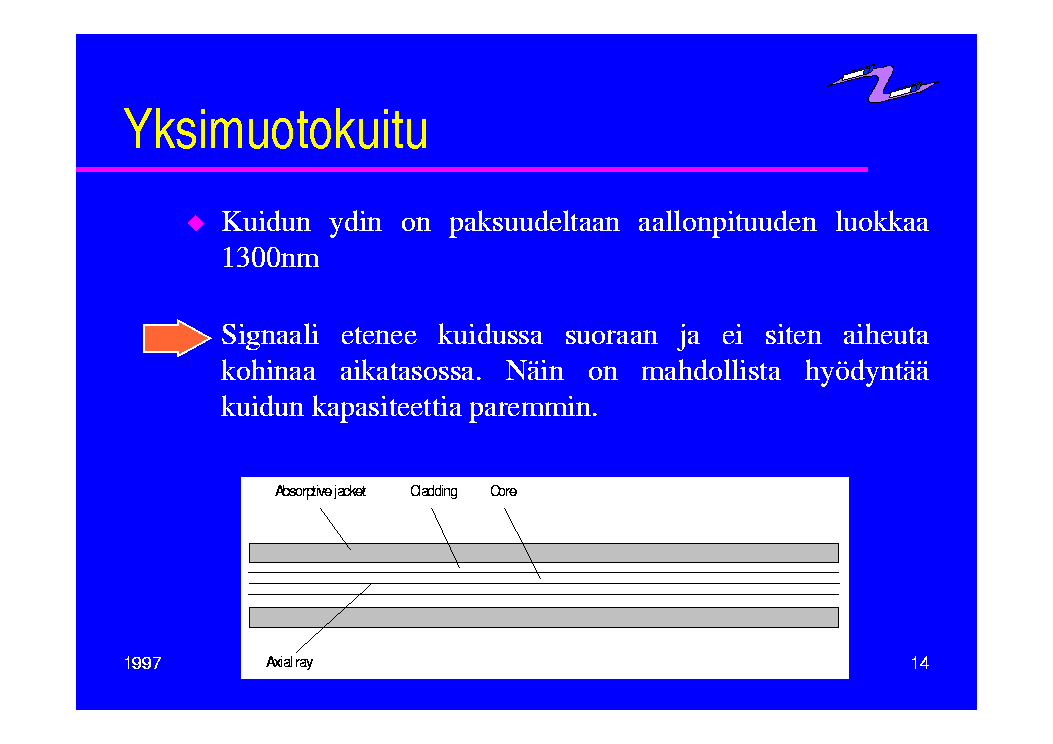

Yksimuotokuitu

Kuidun ydin on paksuudeltaan aallonpituuden luokkaa 1300nm

Signaali etenee kuidussa suoraan ja ei siten aiheuta kohinaa aikatasossa. Näin on mahdollista hyödyntää kuidun kapasiteettia paremmin.

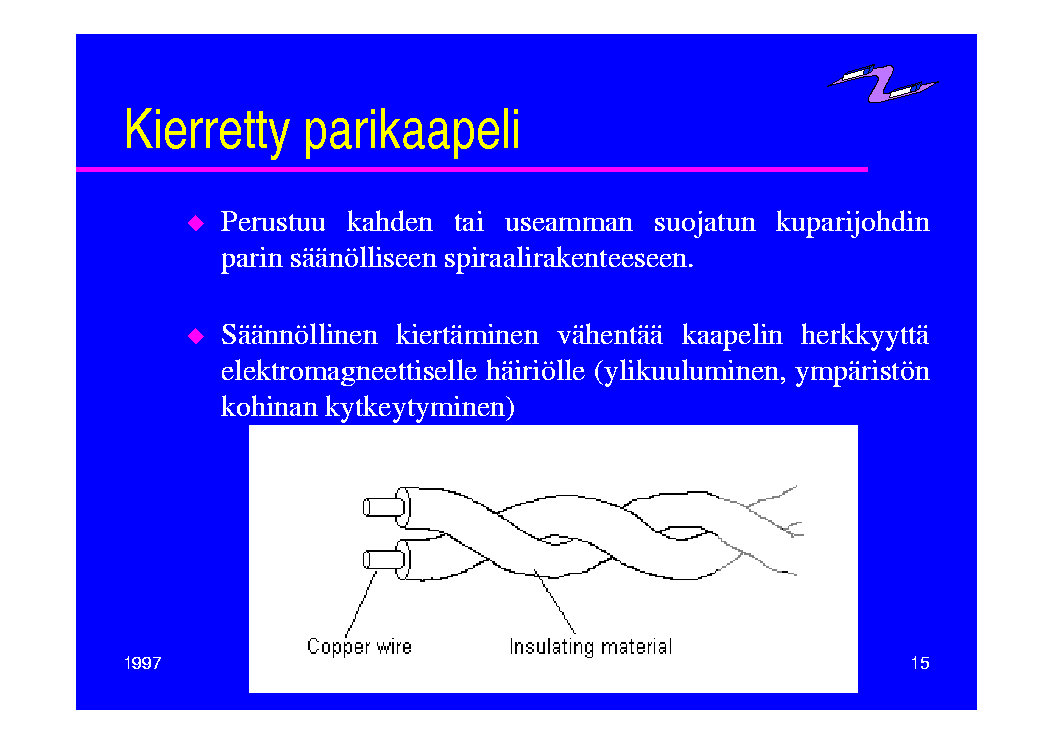

Kierretty parikaapeli

Perustuu kahden tai useamman suojatun kuparijohdin parin säänölliseen spiraalirakenteeseen.

Säännöllinen kiertäminen vähentää kaapelin herkkyyttä elektromagneettiselle häiriölle (ylikuuluminen, ympäristön kohinan kytkeytyminen)

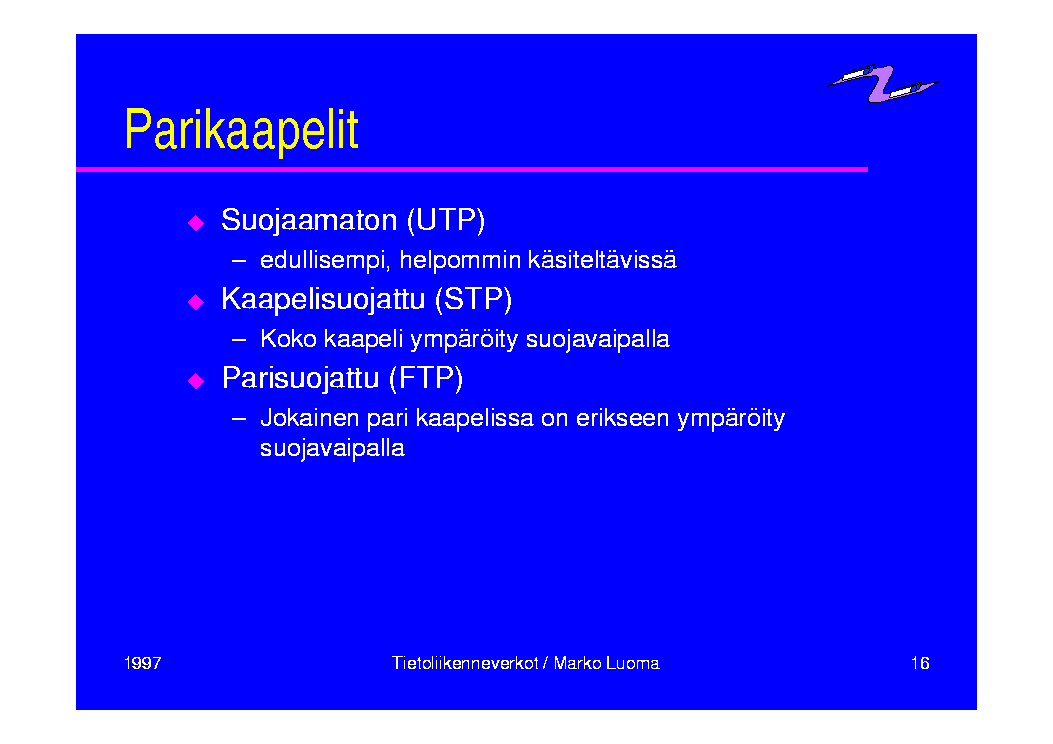

Parikaapelit

Suojaamaton (UTP)

edullisempi, helpommin käsiteltävissä

Kaapelisuojattu (STP)

Koko kaapeli ympäröity suojavaipalla

Parisuojattu (FTP)

Jokainen pari kaapelissa on erikseen ympäröity suojavaipalla

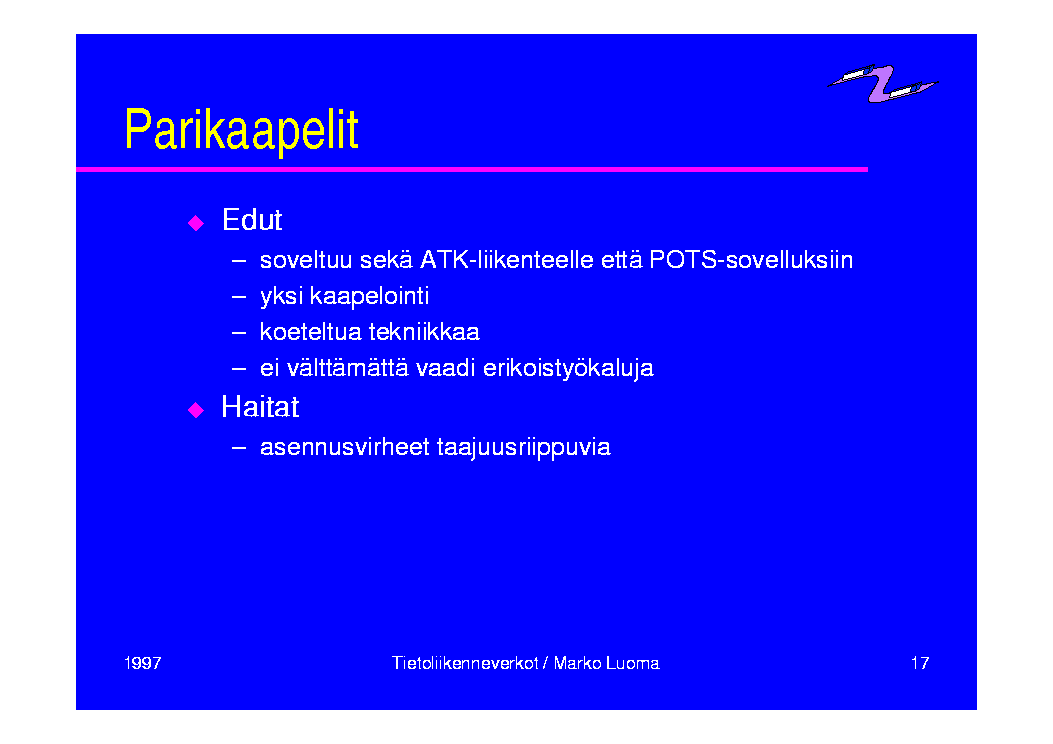

Parikaapelit

Edut

soveltuu sekä ATK-liikenteelle että POTS-sovelluksiin
yksi kaapelointi
koeteltua tekniikkaa
ei välttämättä vaadi erikoistyökaluja

Haitat

asennusvirheet taajuusriippuvia

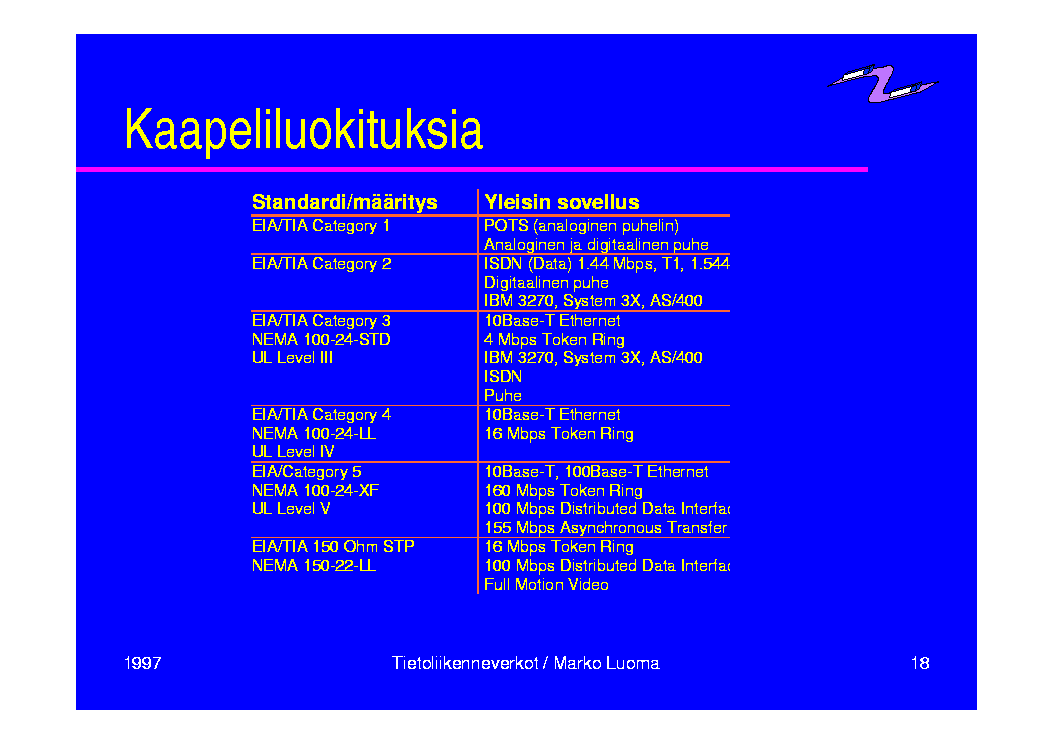

Kaapeliluokituksia

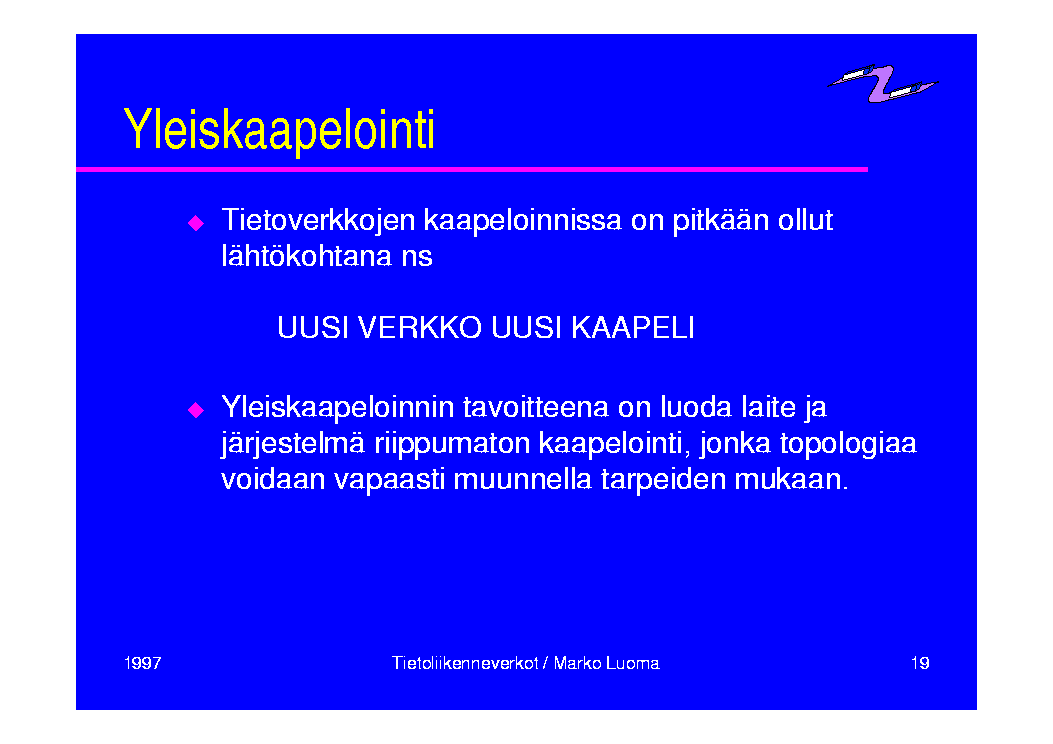

Yleiskaapelointi

Tietoverkkojen kaapeloinnissa on pitkään ollut lähtökohtana ns

UUSI VERKKO UUSI KAAPELI

Yleiskaapeloinnin tavoitteena on luoda laite ja järjestelmä riippumaton kaapelointi, jonka topologiaa voidaan vapaasti muunnella tarpeiden mukaan.

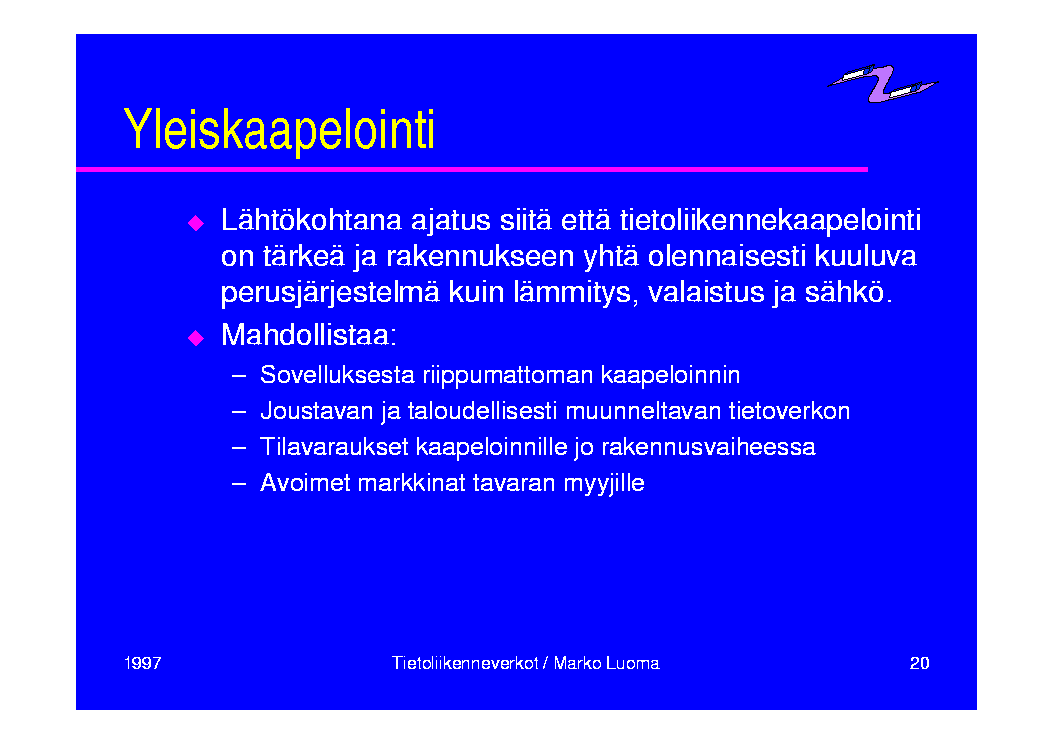

Yleiskaapelointi

Lähtökohtana ajatus siitä että tietoliikennekaapelointi on tärkeä ja rakennukseen yhtä olennaisesti kuuluva perusjärjestelmä kuin lämmitys, valaistus ja sähkö.

Mahdollistaa:

Sovelluksesta riippumattoman kaapeloinnin
Joustavan ja taloudellisesti muunneltavan tietoverkon
Tilavaraukset kaapeloinnille jo rakennusvaiheessa
Avoimet markkinat tavaran myyjille

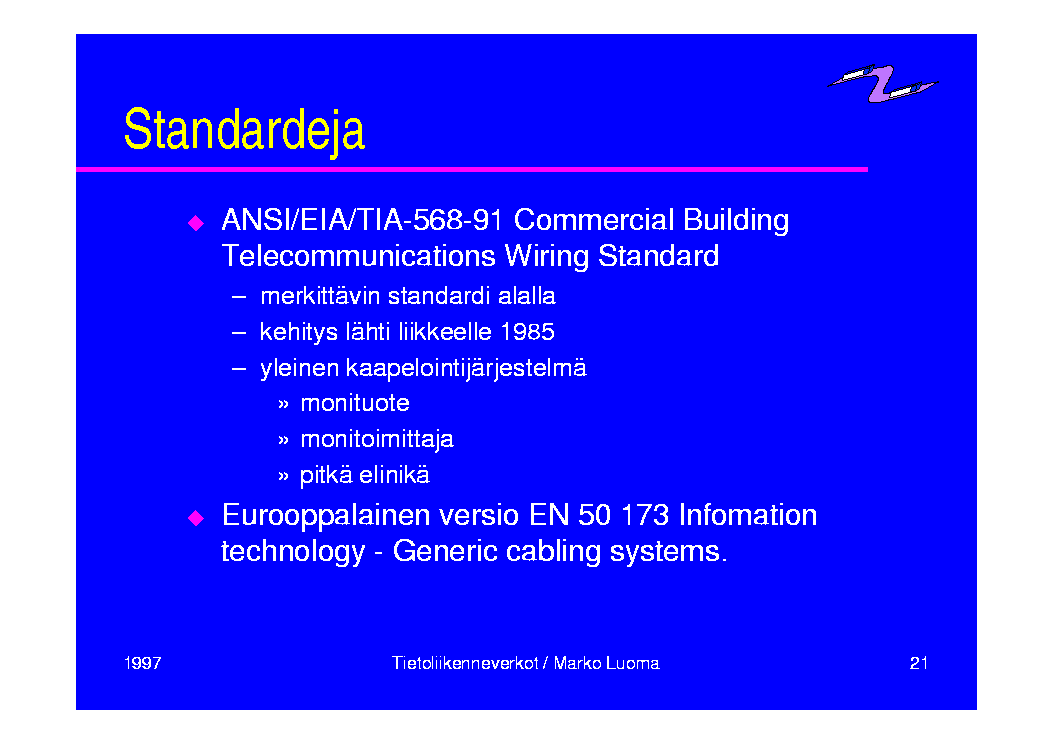

Standardeja

ANSI/EIA/TIA-568-91 Commercial Building Telecommunications Wiring Standard

merkittävin standardi alalla
kehitys lähti liikkeelle 1985
yleinen kaapelointijärjestelmä

monituote
monitoimittaja
pitkä elinikä

Eurooppalainen versio EN 50 173 Infomation technology - Generic cabling systems.

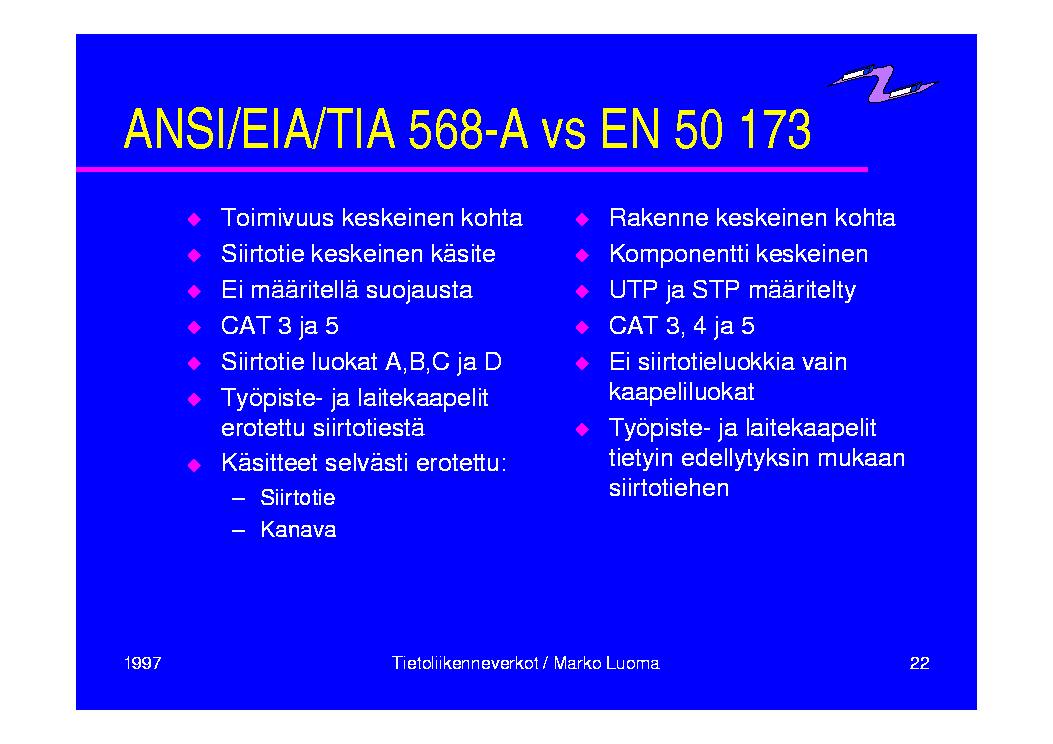

ANSI/EIA/TIA 568-A vs EN 50 173

Toimivuus keskeinen kohta
Siirtotie keskeinen käsite
Ei määritellä suojausta
CAT 3 ja 5
Siirtotie luokat A,B,C ja D
Työpiste- ja laitekaapelit erotettu siirtotiestä
Käsitteet selvästi erotettu:

Siirtotie
Kanava

EN 50 173

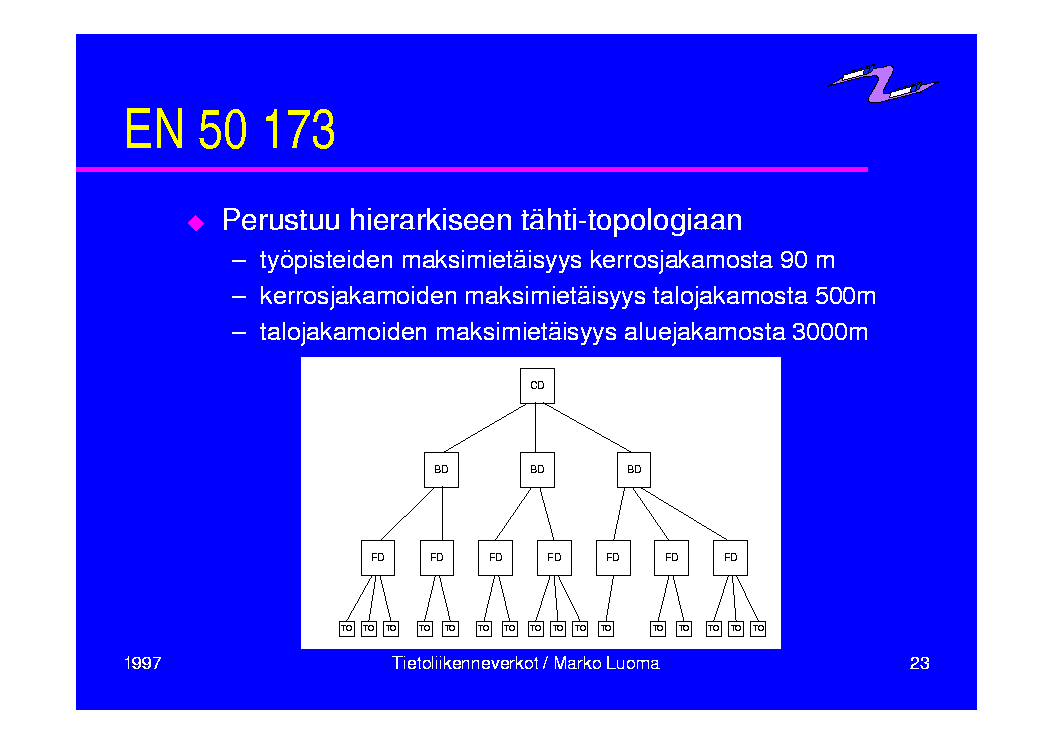

Perustuu hierarkiseen tähti-topologiaan

työpisteiden maksimietäisyys kerrosjakamosta 90 m
kerrosjakamoiden maksimietäisyys talojakamosta 500m
talojakamoiden maksimietäisyys aluejakamosta 3000m

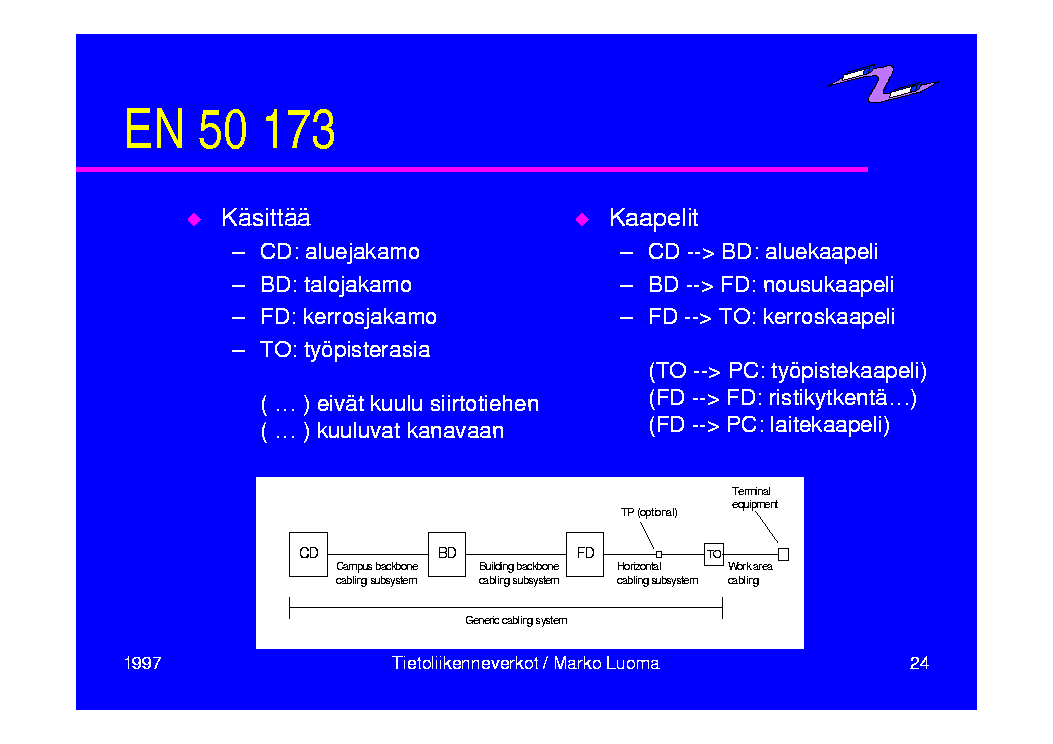

EN 50 173

Käsittää

CD: aluejakamo
BD: talojakamo
FD: kerrosjakamo
TO: työpisterasia

( … ) eivät kuulu siirtotiehen
( … ) kuuluvat kanavaan

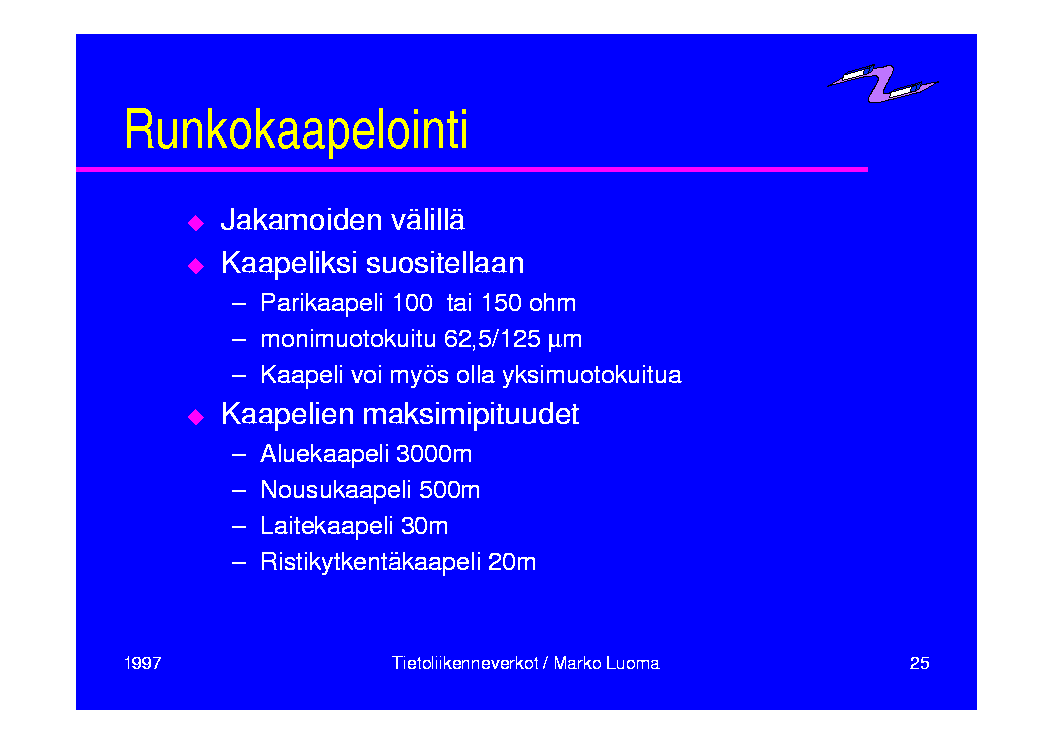

Runkokaapelointi

Jakamoiden välillä
Kaapeliksi suositellaan

Parikaapeli 100 tai 150 ohm
monimuotokuitu 62,5/125 mm
Kaapeli voi myös olla yksimuotokuitua

Kaapelien maksimipituudet

Aluekaapeli 3000m
Nousukaapeli 500m
Laitekaapeli 30m
Ristikytkentäkaapeli 20m

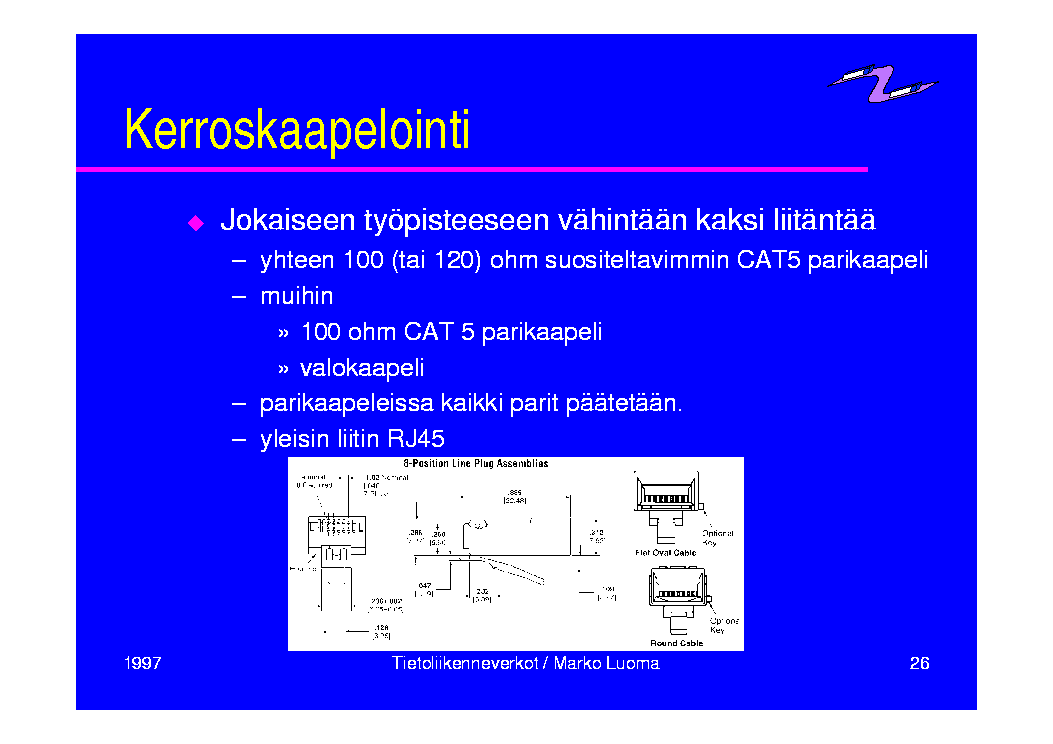

Kerroskaapelointi

Jokaiseen työpisteeseen vähintään kaksi liitäntää

yhteen 100 (tai 120) ohm suositeltavimmin CAT5 parikaapeli
muihin

100 ohm CAT 5 parikaapeli
valokaapeli

parikaapeleissa kaikki parit päätetään.
yleisin liitin RJ45

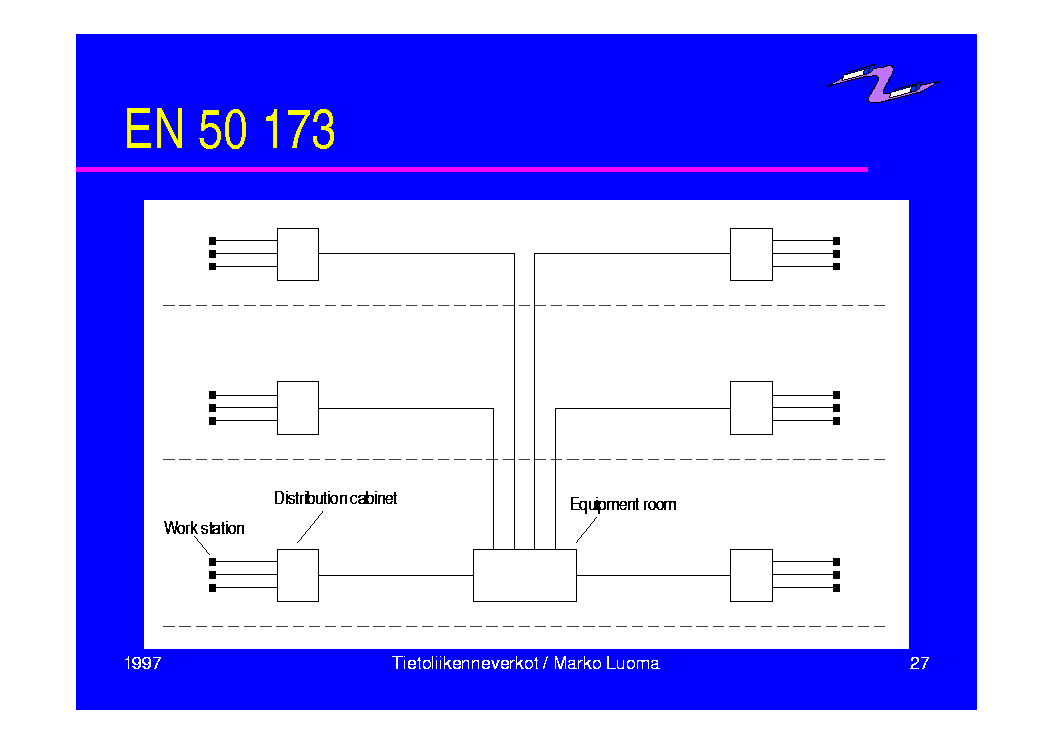

EN 50 173

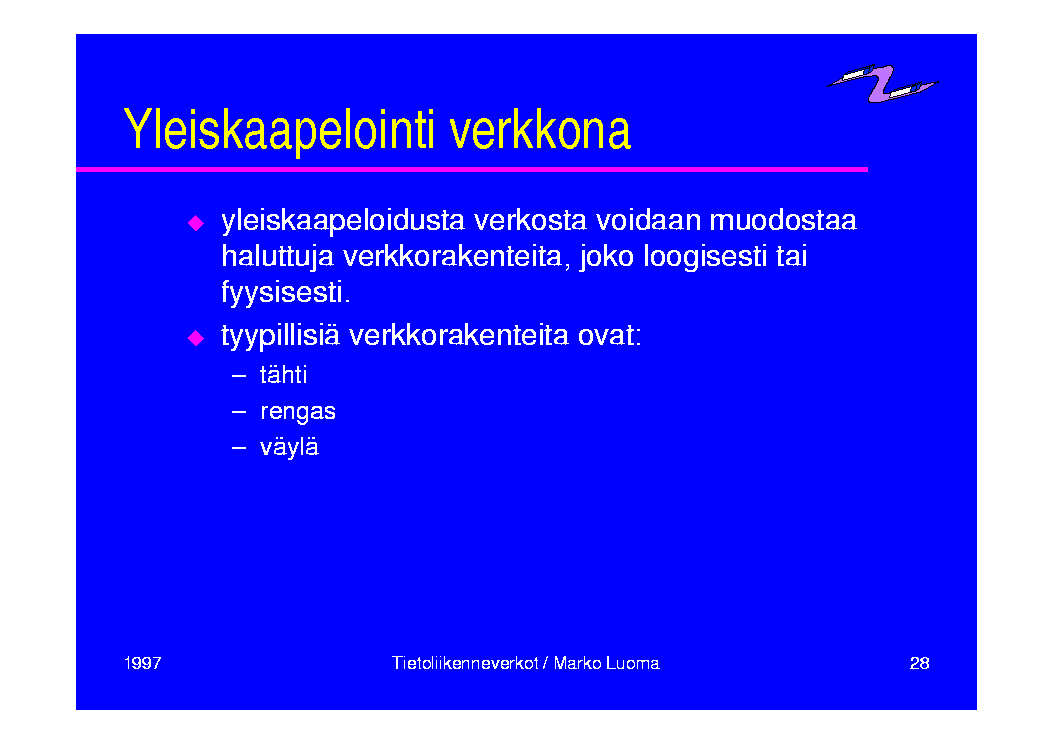

Yleiskaapelointi verkkona

yleiskaapeloidusta verkosta voidaan muodostaa haluttuja verkkorakenteita, joko loogisesti tai fyysisesti.
tyypillisiä verkkorakenteita ovat:

tähti
rengas
väylä

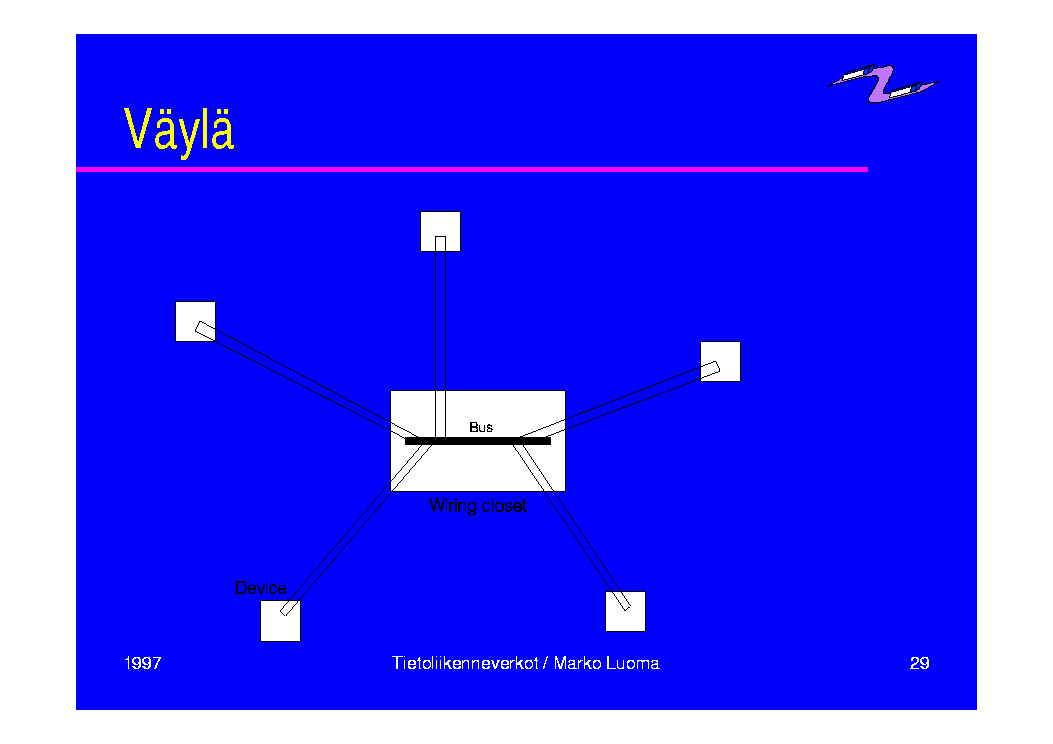

Väylä

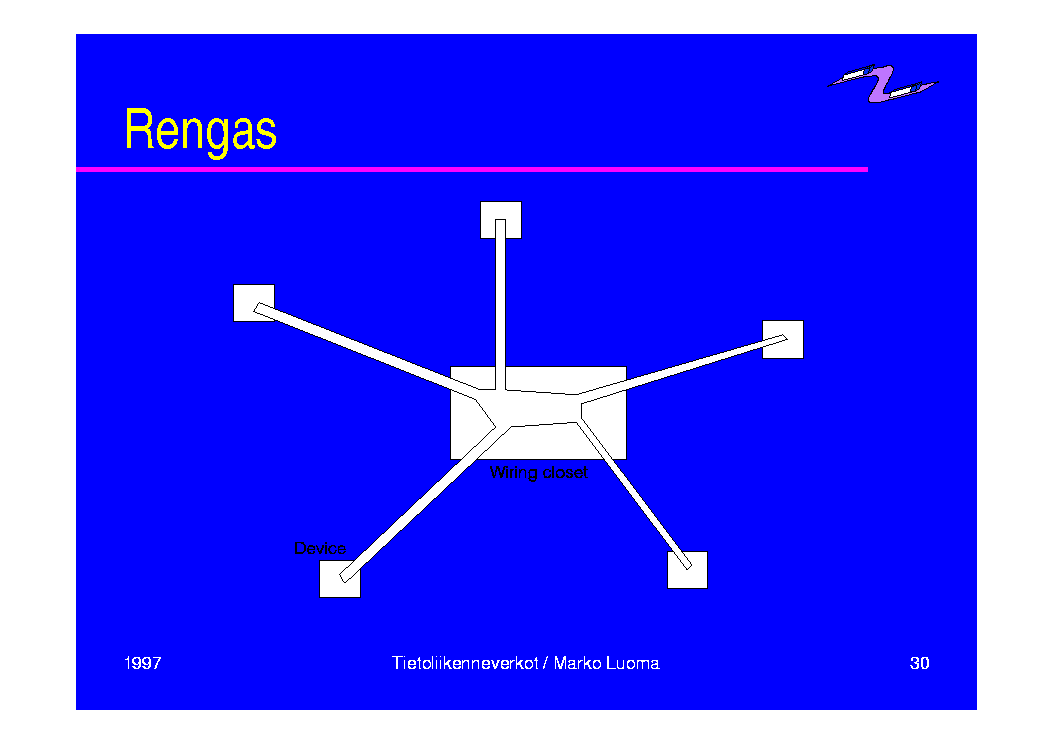

Rengas

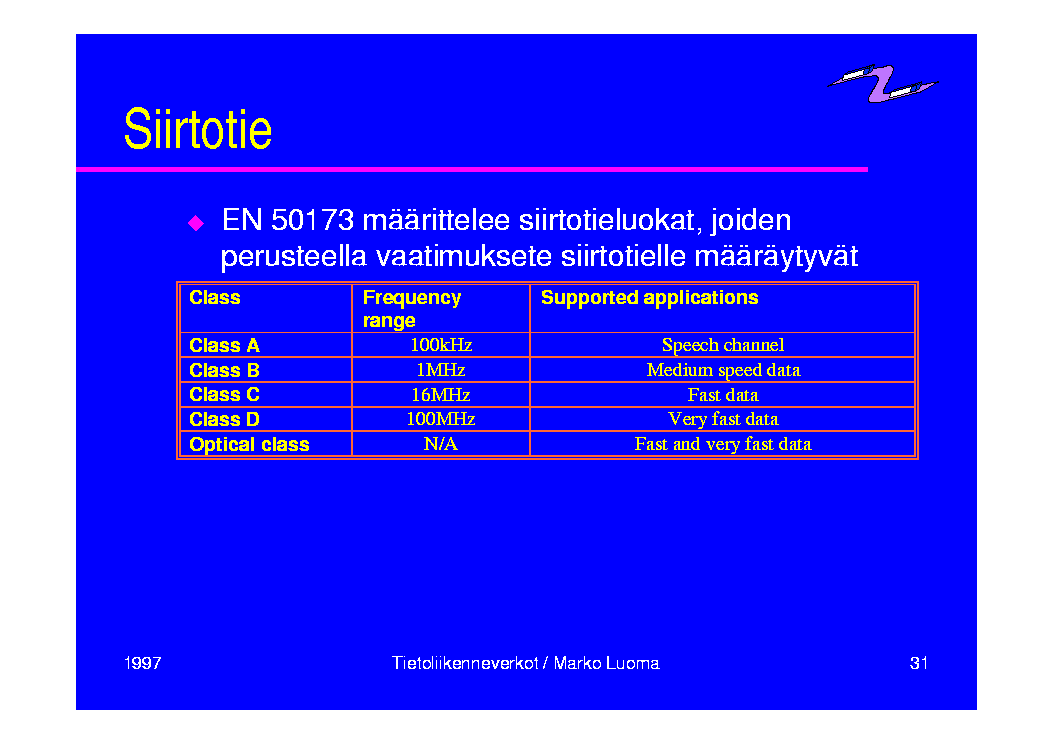

Siirtotie

EN 50173 määrittelee siirtotieluokat, joiden perusteella vaatimuksete siirtotielle määräytyvät

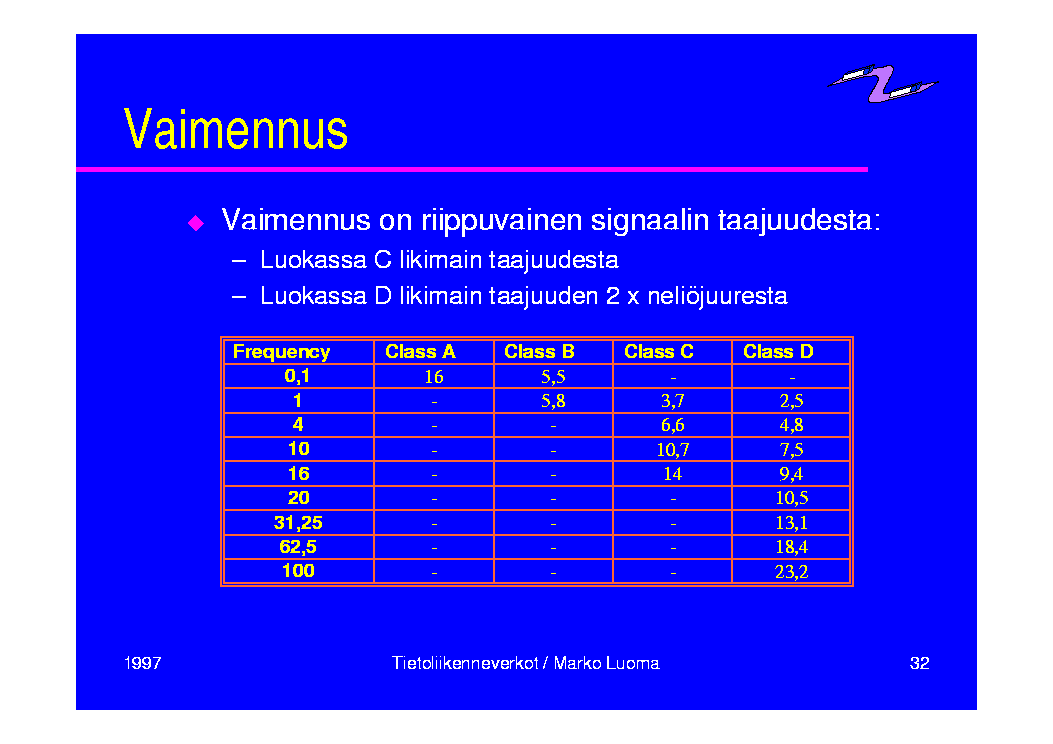

Vaimennus

Vaimennus on riippuvainen signaalin taajuudesta:

Luokassa C likimain taajuudesta
Luokassa D likimain taajuuden 2 x neliöjuuresta

Ylikuulumisvaimennus

Ylikuulumisvaimennuksella tarkoitetaan lähetettävän signaalin kytkeytymisvaimennusta vastaanotettavalle signaalijohtimelle.

NEXT lähipäässä
FEXT kaukopäässä

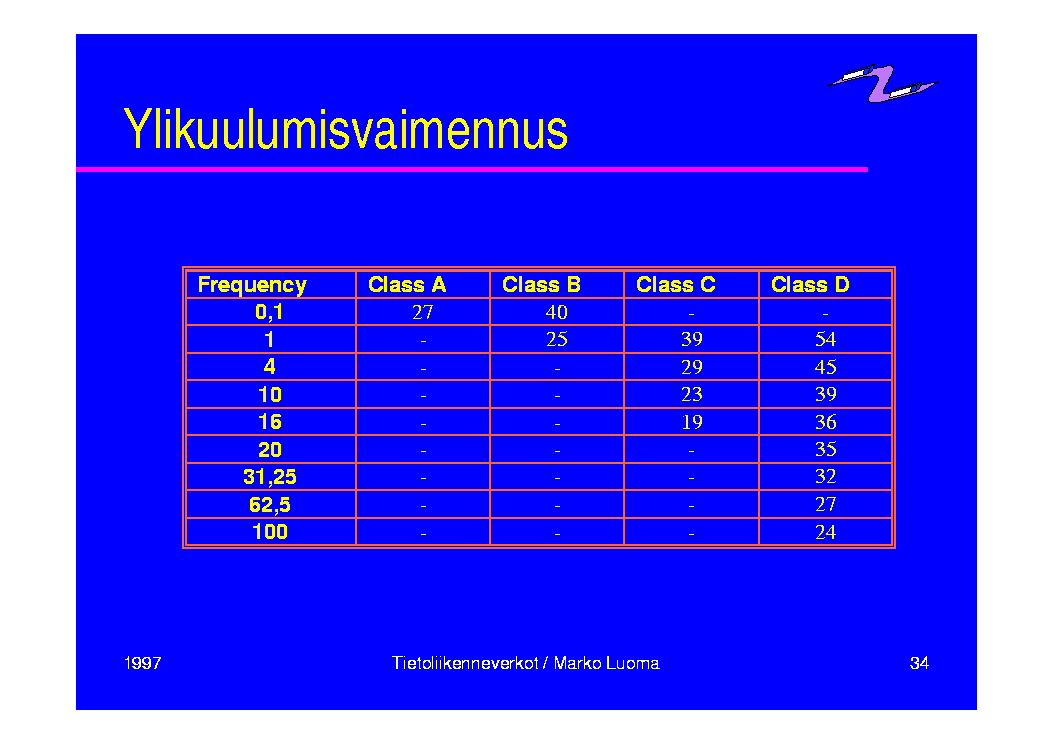

Ylikuulumisvaimennus

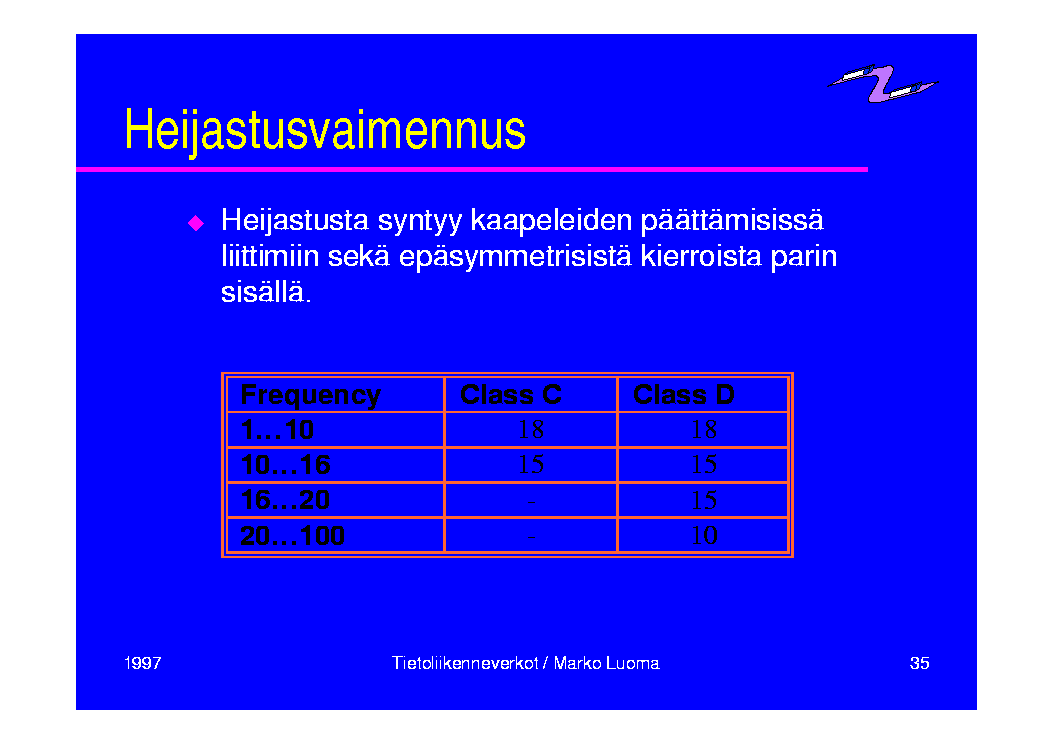

Heijastusvaimennus

Heijastusta syntyy kaapeleiden päättämisissä liittimiin sekä epäsymmetrisistä kierroista parin sisällä.

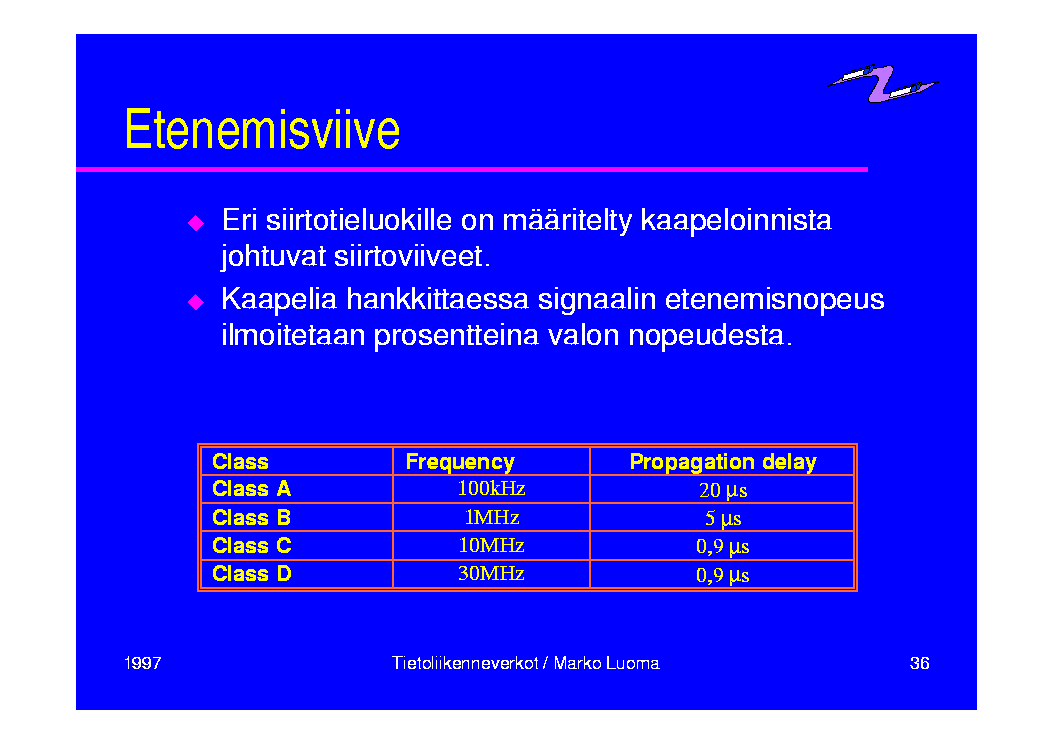

Etenemisviive

Eri siirtotieluokille on määritelty kaapeloinnista johtuvat siirtoviiveet.
Kaapelia hankkittaessa signaalin etenemisnopeus ilmoitetaan prosentteina valon nopeudesta.
