S-38.113 1. Harjoitus

1. Järjestä alla olevat standardointiorgnisaatiot kolmeen eri tasoon sekä niiden maantieteellisen että alakohtaisen vaikutuspiirin mukaan. Kirjoita auki lyhenteet. ITU, CEN, CENELEC, SFS, ETSI, SESKO, IEC, THK, ISO.

CEN = Comité Europen de Normalisation

ETSI = European Telecommunications Standards Institute

SFS = Suomen standardisoimisliitto

THK = Telehallintokeskus

ISO = International Standards Organization

ITU = International Telecommunications Union

CENELEC= Comité Europen de Normalisation Electrotecnique

SESKO= Suomen Sähköteknillinen Standardisoimisyhdistys

IEC=International Electrotechhnical Comission

	Maailmanlaajuinen taso	Eurooppalainen taso	Kansallinen taso
Yleinen	ISO	CEN	SFS
Sähköteknikka	IEC	CENELEC	SESKO
Teletekniikka	ITU	ETSI	THK

1. 2. Mitä eroa on synkronisessa ja asynkronisessa tiedonsiirrossa?

asynkronisessa tiedonsiirrossa

-ajastus säilytetään vain yhden merkin ajan

-sovittaa oman kellonsa mahdollisimman tarkkaan merkin keskelle (nopeus

tiedettävä)

-merkki lähetetään heti, kun se vain voidaan lähettää

-merkkien välillä lähetetään jatkuvaa signaalia

-tehokkuus huono

-suurilla nopeuksilla epätarkka

synkronisessa tiedonsiirrossa:

-datavirta on jatkuvaa

-sama kello

-synkronointimerkkejä datavirrassa (SDLC ja HDLC) /erillisellä piirillä (V.24)

-linjakoodauksessa ei käytetä pitkiä jonoja samaa signaaliarvoa (Manchester

signaaliarvon muutos keskellä)

-nopeassa siirrossa

-suurempi tehokkuus isoja kehyksiä siirrettäessä

3. Mitkä standardointiorganisaatiot ovat V.24 ja RS-232:n takana?

V. ja X. :ITU-T

RS-232: USA:n elektroniikkateollisuusyhdistys EIA (Electronic Industries Association)

Miten RS-232-C ja RS-232-D eroavat toisistaan?

RS-232-C julkistettiin vuonna 1969 ja EIA-232-D on vuodelta 1987 (yhteensopivia)

C versiossa ei ole määritelty liitimiä, toisin kuin D:ssä.

Kuinka suuria nopeuksia RS-232 tukee?

<= 20kbit/s (käytännössä suurempia)

Entä kuinka pitkille välimatkoille voidaan RS-232:sta käyttää?

<= 15m (käytännössä pitempiä)

Mitkä on liitännän loogiset tasot?

	Data	Merkitys
yli 3V	0	on
alle -3V	1	ei

Mitä piirejä käytetään synkronisessa tiedonsiirrossa kelloinformaation välittämiseen?

Nastaa 24 (113) DTE DCE

Nastaa 15 (114)DCE DTE (demand)

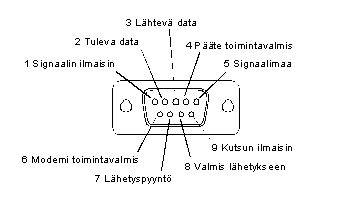

4. Piirrä liittimet DB-25 ja DB-9 ja merkitse kuvaan eri nastojen tehtävät.

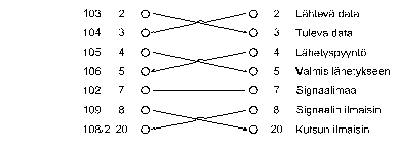

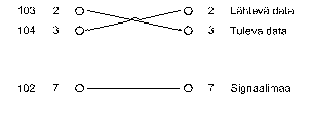

1. Mikä on nollamodeemin tehtävä? Mikä on yksinkertaisin kytkentä nollamodeemille?

Kytkeä kaksi DTE -tyyppistä laitetta yhteen.

6.

Miten V.11 eroaa V.24 -liitännästä?

-V.11 määrittää sähköiset ominaisuudet vrt. V.28

-balansoitu (ei vain yksi signaalimaa)

Entä mikä on V.35-liitäntä?

-sekoitus balansoitua ja yhden signaalimaan liitäntää

-data- ja ajoituspiirit balansoituja

-ohjauspiireillä sama signaalimaa (ei niin nopeita muutoksia)

Mitä/mitkä liittimet ovat määritelty RS-422 standardissa?

-ei mitkään (määrää sähköiset ominaisuudet, balansoitu)

7. Piirrä kaaviokuva, miten yhteyden luominen, datan siirto ja yhteyden purku toimii

kahden tietokoneen välillä V.24:n ja modeemejen kautta.

Katso Halsall sivut 82-86

Seuraavat ohjaussignaalit pitää olla päällä, kun halutaan lähettää dataa kaksisuuntaisesti.

Duplex:

pääte toimintavalmis nasta 20 (108) ON

modeemi toimintavalmis nasta 6 (107) ON

lähetyspyyntö nasta 4 (107) ON

valmis lähetykseen nasta 5 (106) ON

signaalin ilmaisin nasta 8 (109) ON

Kun yhteys on vuosuuntainen, lähetysvuoroja kontrolloidaan ohjaussignaalien avulla.

lähettävässä päässä ohjauspiirit täytyy olla seuraavissa tiloissa:

pääte toimintavalmis nasta 20 (108) ON

modeemi toimintavalmis nasta 6 (107) ON

lähetyspyyntö nasta 4 (107) ON

valmis lähetykseen nasta 5 (106) ON

signaalin ilmaisin nasta 8 (109) OFF

Kun taas vastaanottavassa päässä ohjauspiirit täytyy olla seuraavissa tiloissa:

pääte toimintavalmis nasta 20 (108) ON

modeemi toimintavalmis nasta 6 (107) ON

lähetyspyyntö nasta 4 (107) OFF

valmis lähetykseen nasta 5 (106) OFF

signaalin ilmaisin nasta 8 (109) ON
